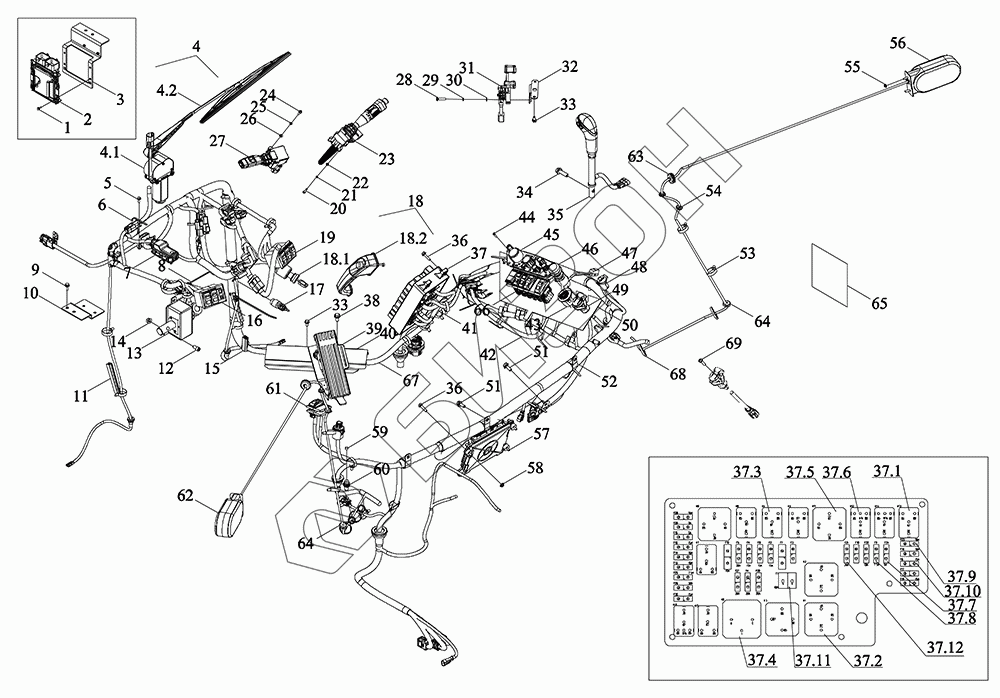

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Монтажный блок жгута проводов кузова
1
2
3
4
4.1
4.2
5
6
9
10
11
12
13
14
15
16
17
18
18.1
18.2
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
36
37
37.1
37.2
37.3
37.4
37.5
37.6
37.7
37.8
37.9
37.10
37.11
37.12
38
39
40
41
42
43
44
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
59
60
61
62
63
64
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N482330000K | TM7N482330000K | Блок монтажный жгута проводов кузова в сборе |
Загрузка ...
|
|
| 1 | TS04481050005 | Винт фланцевый-M4X12 |
Загрузка ...
|
|
| 2 | TS08488020002 | Блок центральный контрольный |
Загрузка ...
|
|
| 3 | TN2P482030002 | Кронштейн контроллера сварной |
Загрузка ...
|
|
| 4 | TM6W482010006 | Узел стеклоочистителя передний |
Загрузка ...
|
|
| 4.1 | TM6W482010013 | Рычаг стеклоочистителя передний |
Загрузка ...
|
|
| 4.2 | TM6W482010012 | Двигатель переднего стеклоочистителя |
Загрузка ...
|
|
| 5 | GBT5789-M5X12-8.8-A2L | Болт с шестигранной головкой и фланцем M5X12-8.8-A2L |
Загрузка ...
|
|
| 6 | Q67405200 | Стяжка пластиковая |
Загрузка ...
|
|
| 7 | TM7N482180007 | Модуль защиты от разряда |
Загрузка ...
|
|
| 8 | BZF0059-102 | Хомут гибкий |
Загрузка ...
|
|
| 9 | GBT5789-M6X16-8.8-A2L | Болт с шестигранной головкой и фланцем M6X16-8.8-A2L |
Загрузка ...
|
|
| 10 | TM7N482430002 | Кронштейн контроллера |
Загрузка ...
|
|
| 11 | BZF0062-001 | Планка защитная A100 |
Загрузка ...
|
|
| 12 | GBT70.1-M8X16-8.8-A2L | Винт с цилиндрической головкой с внутренним шестигранником M8X16-8.8-A2L |
Загрузка ...
|
|
| 13 | TP4P482010006 | Сцепление электронное |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка шестигранная с фланцем M8-8-A2L |
Загрузка ...
|
|
| 15 | BZF0062-031 | Планка защитная A50 |
Загрузка ...
|
|
| 16 | TM6R482020004K | Переключатель наклона левый |
Загрузка ...
|
|
| 17 | RV03701000007 | Выключатель нормально замкнутый |
Загрузка ...
|
|
| 18 | TQ1S482030005 | Узел двух замков |
Загрузка ...
|
|
| 18.1 | TQ1S482030006 | Замок зажигания |
Загрузка ...
|
|
| 18.2 | TS04451013240 | Узел наружной ручки левой двери |
Загрузка ...
|
|
| 19 | TM6W482010004 | Переключатель-качалка правый |
Загрузка ...
|
|
| 20 | GBT818-M4X20-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X20-4.8-A2L |
Загрузка ...
|
|
| 21 | GBT93-4-A3L | Шайба стандартная пружинная 4-A3L |
Загрузка ...
|
|
| 22 | GBT97.1-4-A3L | Шайба плоская 4-A3L |
Загрузка ...
|
|
| 23 | TM6W482010009 | Сборка комбинированного переключателя |
Загрузка ...
|
|
| 24 | GBT818-M5X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M5X16-4.8-A2L |
Загрузка ...
|
|
| 25 | GBT93-5-A3L | Шайба стандартная пружинная 5-A3L |
Загрузка ...
|
|
| 26 | GBT97.1-5-A3L | Шайба плоская 5-A3L |
Загрузка ...
|
|
| 27 | TF4F482020006K | Узел рукоятки реверсирования челнока |
Загрузка ...
|
|
| 28 | GBT818-M6X25-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M6X25-4.8-A2L |
Загрузка ...
|
|
| 29 | GBT93-6-A3L | Шайба стандартная пружинная 6-A3L |
Загрузка ...
|
|
| 30 | GBT97.1-6-A3L | Шайба плоская 6-A3L |
Загрузка ...
|
|
| 31 | BZF0074-009 | Ручной дроссельный узел(электронной педали газа) |
Загрузка ...
|
|
| 32 | TM6W482010007 | Узел сварной кронштейна ручного дросселя |
Загрузка ...
|
|
| 33 | GBT5789-M6X12-8.8-A2L | Болт с шестигранной головкой и фланцем M6X12-8.8-A2L |
Загрузка ...
|
|
| 34 | GBT5789-M10X35-10.9-A3L | Болт с шестигранной головкой и фланцем M10X35-10.9-A3L |
Загрузка ...
|
|
| 35 | TN2P482030011 | Узел рычага управления главной коробки передач с переключением под нагрузкой |
Загрузка ...
|
|
| 36 | GBT5789-M6X25-8.8-A2L | Болт с шестигранной головкой и фланцем M6X25-8.8-A2L |
Загрузка ...
|
|
| 37 | TM6W482010002 | Блок центральный электроприборов в сборе |
Загрузка ...
|
|
| 37.1 | RGV4701020008 | Реле Micro 12V ECU |
Загрузка ...
|
|
| 37.2 | FT300.48D.2.2.2 | Реле предварительного нагрева |
Загрузка ...
|
|
| 37.3 | TH04482020006 | Реле малогабаритное универсальное |
Загрузка ...
|
|
| 37.4 | TL02482060012 | Реле мигающего света |
Загрузка ...
|
|
| 37.5 | TM6W482010019 | Реле 12В/40А с параллельным диодом |
Загрузка ...
|
|
| 37.6 | TM6W482010020 | Реле 12В/30А - параллельный резистор двойной контакт |
Загрузка ...
|
|
| 37.7 | TD9600001800 | Предохранитель типа MINI |
Загрузка ...
|
|
| 37.8 | TD9600001900 | Предохранитель типа MINI |
Загрузка ...
|
|
| 37.9 | TD9600002100 | Предохранитель типа MINI |
Загрузка ...
|
|
| 37.10 | TD9600002200 | Предохранитель типа MINI 15A |
Загрузка ...
|
|
| 37.11 | TD9600002300 | Предохранитель типа MINI |
Загрузка ...
|
|
| 37.12 | TD9600002700 | Блок предохранителей типа MINI 40A |
Загрузка ...
|
|
| 38 | GBT5789-M8X16-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-8.8-A2L |
Загрузка ...
|
|
| 39 | BZF0074-006 | Узел электронной педали газа |
Загрузка ...
|
|
| 40 | TM6W482010008 | Пластина защитная жгута проводов |
Загрузка ...
|
|
| 41 | TM7N482060004K | Кабель силовой центрального электрощита |
Загрузка ...
|
|
| 42 | TM7N482060006K | Линия перехода переключателя-качалки |
Загрузка ...
|
|
| 43 | TM5X482020002K | Переключатели полиморфные |
Загрузка ...
|
|
| 44 | GBT819.1-M4X16-4.8-A2L | Винт с крестообразным шлицем и потайной головкой M4X16-4.8-A2L |
Загрузка ...
|
|
| 45 | TM6W488010001 | Панель управления электрическим подъемом |
Загрузка ...
|
|
| 46 | P5P48101001 | Выключатель ryjgjxysq |
Загрузка ...
|
|
| 47 | TM7N482080002 | Линия переключения pto |
Загрузка ...
|
|
| 48 | GFL1801010009 | Розетка для зарядного устройства телефона |
Загрузка ...
|
|
| 49 | BZF0076-003 | Розетка |
Загрузка ...
|
|
| 50 | TM6R482260003 | Прокладка для защиты жгута проводов |
Загрузка ...
|
|
| 51 | GBT5789-M8X20-8.8-A2L | Болт с шестигранной головкой и фланцем M8X16-10.9-A2L |
Загрузка ...
|
|
| 52 | BZF0032.1-005 | Зажим закрытого типа 11X30X40 |
Загрузка ...
|
|
| 53 | 3203505D9-L | Стяжка кабельная |
Загрузка ...
|
|
| 54 | BZF0053-028 | Катушка 15X3-8 |
Загрузка ...
|
|
| 55 | GBT6177.1-M5-8-A2L | Гайка шестигранная с фланцем M5-8-A2L |
Загрузка ...
|
|
| 56 | TP8C483010004 | Лампа поручня правая светодиодная комбинированная |
Загрузка ...
|
|
| 57 | F8R132010002 | Контроллер |
Загрузка ...
|
|
| 58 | GBT6177.1-M6-8-A2L | Гайка шестигранная с фланцем M6-8-A2L |
Загрузка ...
|
|
| 59 | G20B20.34.9-02 | Сталь магнитная |
Загрузка ...
|
|
| 60 | TD2C482020001 | Датчик приближения |
Загрузка ...
|
|
| 61 | TM7N482180006 | Переключатель двухклавишный |
Загрузка ...
|
|
| 62 | TP8C483010002 | Лампа поручня левая светодиодная комбинированная |
Загрузка ...
|
|
| 63 | TS06486010011 | Кольцо резиновое для перехода через линию |
Загрузка ...
|
|
| 64 | TM7N482510005 | Катушка 15X6-6 |
Загрузка ...
|
|
| 65 | TM7N482060002K | Наклейка для идентификации электрического щитка |
Загрузка ...
|
|
| 66 | TM7N482040004K | Переключатель-качалка пульта управления |
Загрузка ...
|
|
| 67 | TM7N482330001K | Сборка жгута проводов кузова |
Загрузка ...
|
|
| 68 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 69 | GBT818-M4X16-4.8-A2L | Винт с крестообразным шлицем и полукруглой головкой M4X16-4.8-A2L |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
