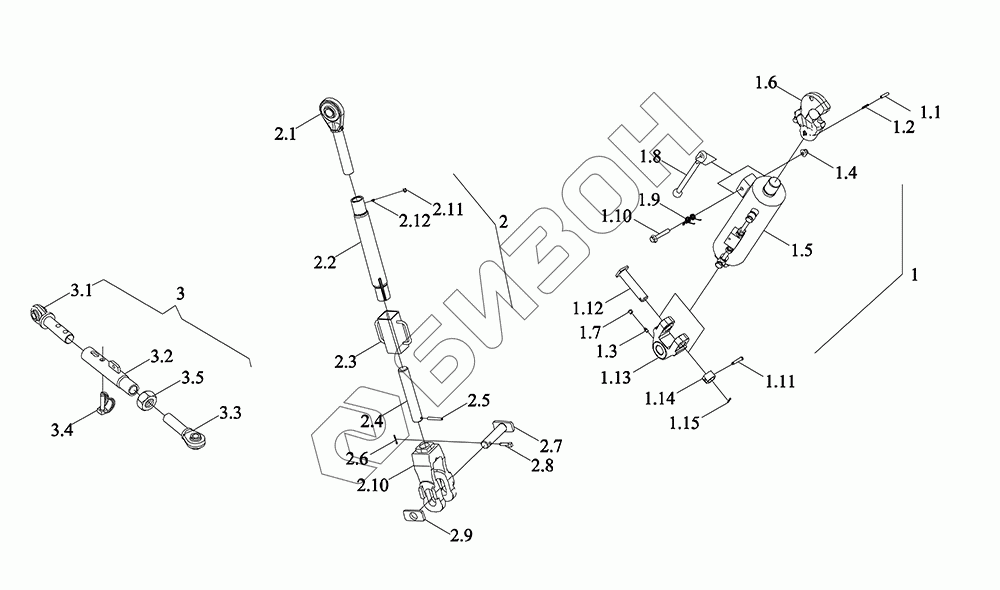

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Подвеска 2
1
1.1
1.2
1.3
1.4
1.5
1.6
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14
1.15
2
2.1
2.2
2.3
2.4
2.5
2.6
2.7
2.8
2.9
2.10
2.11
2.12
3
3.1
3.2
3.3
3.4
3.5
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N561060000 | TM7N561060000 | Узел сборочный подвесного механизма |
Загрузка ...
|
|
| 1 | TP8C561040001 | Сборка гидравлическая тяговая |
Загрузка ...
|
|
| 1.1 | GBT879.1-8X35-A3L | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 1.2 | GBT879.1-5X30-A2L | Штифт эластичный цилиндрический |
Загрузка ...
|
|
| 1.3 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 1.4 | GBT6183.1-M12-10-A3L | Контргайки с шестигранным фланцем и неметаллическими вставками M12-10-A3L |
Загрузка ...
|
|
| 1.5 | TP8C561010082 | Сборка масляного цилиндра верхней тяги |
Загрузка ...
|
|
| 1.6 | TP8C561040002 | Крюк для верхней штанги |
Загрузка ...
|
|
| 1.7 | TD800.311C.1-01 | Колпачок пылезащитный масляного стакана |
Загрузка ...
|
|
| 1.8 | TR2P561010034 | Штанга подъема стрелы |
Загрузка ...
|
|
| 1.9 | TR2P561010035 | Пружина кручения |
Загрузка ...
|
|
| 1.10 | GBT5789-M12X70-10.9-A3L | Болт шестигранный фланцевый M12X70-10.9-A3L |
Загрузка ...
|
|
| 1.11 | TR2P561010048 | Штифт ограничительный |
Загрузка ...
|
|
| 1.12 | TP7C561011021a | Тяга соединительного пальца верхняя |
Загрузка ...
|
|
| 1.13 | TP7C561011025a | Вилка тяги передняя соединительная |
Загрузка ...
|
|
| 1.14 | TR2P561010049 | Кольцо ограничительное |
Загрузка ...
|
|
| 1.15 | GBT91-3.2X20-A3L | Шплинт разводной 3.2X20-A3L |
Загрузка ...
|
|
| 2 | TN2P561010044 | Сборка подъемного рычага |
Загрузка ...
|
|
| 2.1 | TP8C561010120 | Узел сборочный экструзии регулировочного винта на подъемном стержне |
Загрузка ...
|
|
| 2.2 | TP7C561030049 | Трубка винтовая |
Загрузка ...
|
|
| 2.3 | TG1204.56F.4.3 | Крышка |
Загрузка ...
|
|
| 2.4 | TP7P561020045 | Винт подъемного стержня |
Загрузка ...
|
|
| 2.5 | GBT879.1-10X70 | Штифт пружинный 10X70 |
Загрузка ...
|
|
| 2.6 | GBT91-4X28-A3L | Шплинт 4X28-A3L |
Загрузка ...
|
|
| 2.7 | TP7P561010043 | Штырь подъемной штанги нижний соединительный |
Загрузка ...
|
|
| 2.8 | TR2P561010017 | Штифт |
Загрузка ...
|
|
| 2.9 | TP7P561010040 | Перегородка |
Загрузка ...
|
|
| 2.10 | TP7P561020046 | Вилка под подъемным стержнем |
Загрузка ...
|
|
| 2.11 | BZF0057-001 | Крышка защитная для масляного стакана: 10 x 5,9 x 43,5 см |
Загрузка ...
|
|
| 2.12 | JBT7940.1-M6-06Cr19Ni10 | Пресс-маслёнка (нержавеющая сталь) M6-06Cr19Ni10 |
Загрузка ...
|
|
| 3 | TN2P561010011 | Узел ограничительной штанги |
Загрузка ...
|
|
| 3.1 | TS2P561010024 | Eзел cборочный экструзии ограничительного стержня |
Загрузка ...
|
|
| 3.2 | TM7N561010013 | Сварка ограничительного канала |
Загрузка ...
|
|
| 3.3 | TN2P561010015 | Узел сборочный экструзии ограничительного стержня |
Загрузка ...
|
|
| 3.4 | TC05561050009 | Узел стопорного штифта |
Загрузка ...
|
|
| 3.5 | TM5Q561060011 | Контргайка передней верхней тяги M40X4.5 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
