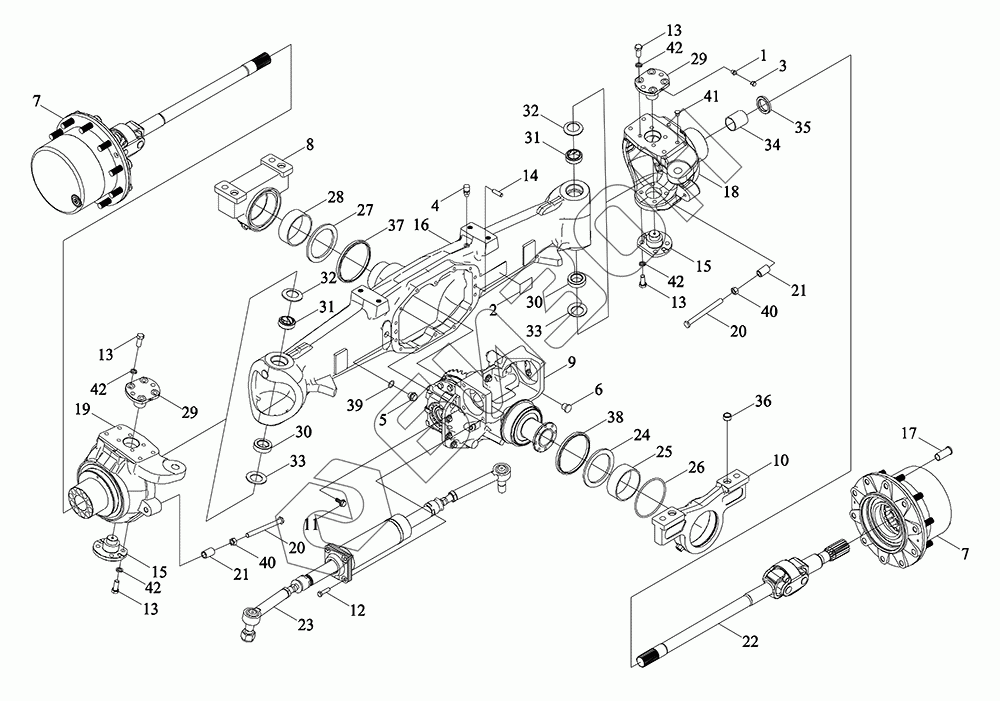

Графический каталог запасных частей к технике: LOVOL TM7N2A3004-001K. Мост передний ведущий 2
1
2
3
4
5
6
7
7
8
9
10
11
12
13
13
13
13
14
15
15
16
17
18
19
20
20
21
21
22
23
24
25
26
27
28
29
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
40
41
42
42
42
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TM7N311060002 | TM7N311060002 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TM7N311060000 | TM7N311060000 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TM7N311060001 | TM7N311060001 | Мост передний ведущий в сборе |
Загрузка ...
|
|
| 1 | JBT7940.1-M8X1 | Пресс-масленка M8X1 |
Загрузка ...
|
|
| 2 | TK1S311020165 | Табличка паспортная |
Загрузка ...
|
|
| 3 | TC02311170063 | Колпачок пылезащитный масленки |
Загрузка ...
|
|
| 4 | TC05311090010 | Сапун |
Загрузка ...
|
|
| 5 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 6 | TK1S311020152 | Пробка винтовая M12 |
Загрузка ...
|
|
| 7 | TM7N311010003 | Узел колесного редуктора |
Загрузка ...
|
|
| 8 | TM7N311010004 | Скоба передняя опорная в сборе |
Загрузка ...
|
|
| 9 | TM7N311050003 | Редуктор главной передачи |
Загрузка ...
|
|
| 10 | TM7N311010006 | Узел заднего опорного кронштейна |
Загрузка ...
|
|
| 11 | TM7N311010037 | Болт с шестигранной головкой и фланцем M12X1.5X35 |
Загрузка ...
|
|
| 12 | TM7N311010144 | Болты с шестигранной головкой M14X50 |
Загрузка ...
|
|
| 13 | TM7N311010039 | Болт с шестигранной головкой M16X40 |
Загрузка ...
|
|
| 14 | TM7N311010040 | Штифт цилиндрический 16M6X30 |
Загрузка ...
|
|
| 15 | TM7N311010045 | Ось с фланцем нижняя кулака поворотного |
Загрузка ...
|
|
| 16 | TP7C311020047 | Корпус моста |
Загрузка ...
|
|
| 17 | TM7N311010071 | Колпачок шпильки обода |
Загрузка ...
|
|
| 18 | TM7N311010118b | Цапфа поворотная правая |
Загрузка ...
|
|
| 19 | TM7N311010119b | Цапфа поворотная левая |
Загрузка ...
|
|
| 20 | TM7N311010120 | Болт ограничительный |
Загрузка ...
|
|
| 21 | TM7N311010121 | Втулка болта ограничительная |
Загрузка ...
|
|
| 22 | TM7N311010127 | Вал карданный |
Загрузка ...
|
|
| 23 | TP7C311060003 | Узел рулевого цилиндра |
Загрузка ...
|
|
| 24 | TN1S311020022 | Кольцо заднее стопорное |
Загрузка ...
|
|
| 25 | TN1S311020023 | Втулка заднего моста |
Загрузка ...
|
|
| 26 | TN1S311020024 | Кольцо уплотнительное 155X2.65 |
Загрузка ...
|
|
| 27 | TN1S311020054 | Кольцо переднее стопорное |
Загрузка ...
|
|
| 28 | TN1S311020055 | Втулка передней оси |
Загрузка ...
|
|
| 29 | TN1S311020057b | Крышка давления рулевого управления |
Загрузка ...
|
|
| 30 | TN1S311020059 | Подшипник скольжения сферический |
Загрузка ...
|
|
| 31 | TN1S311020060a | Втулка сальника рулевого управления |
Загрузка ...
|
|
| 32 | TN1S311020062 | Пружина тарельчатая - большая |
Загрузка ...
|
|
| 33 | TN1S311020063 | Пружина тарельчатая - малая |
Загрузка ...
|
|
| 34 | TN1S311020064 | Втулка полуоси 48X54X55 |
Загрузка ...
|
|
| 35 | TN1S311020065 | Сальник композитный 48X74X18 |
Загрузка ...
|
|
| 36 | TN1S311020097 | Втулка позиционирования соединительного седла |
Загрузка ...
|
|
| 37 | TN1S311020110 | Кольцо уплотнительное передней опорной рамы |
Загрузка ...
|
|
| 38 | TN1S311020111 | Кольцо уплотнительное задней опорной скобы |
Загрузка ...
|
|
| 39 | TP8C311020131 | Уплотнение кольцевое резиновое для гидропневматики 21.2x2.65G |
Загрузка ...
|
|
| 40 | TP8C311020186 | Гайка шестигранная типа 1 M20 |
Загрузка ...
|
|
| 41 | TS08311010054 | Заглушка |
Загрузка ...
|
|
| 42 | GBT93-16 | Шайба стандартная пружинная 16 |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
