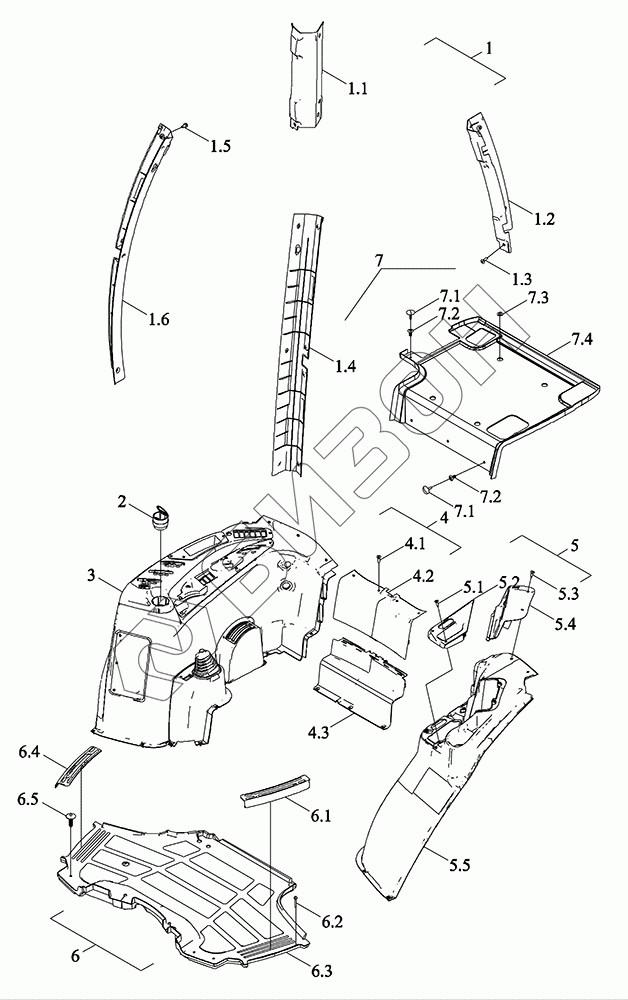

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Интерьер
1
1.1
1.2
1.3
1.4
1.5
1.6
2
3
4
4.1
4.2
4.3
5
5.1
5.2
5.3
5.4
5.5
6
6.1
6.2
6.3
6.4
6.5
7
7.1
7.1
7.2
7.2
7.3
7.4
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A453040000K | TP4A453040000K | Интерьер в сборе |
Загрузка ...
|
|
| 1 | TP4A453010002 | Компонент с цилиндрическим покрытием |
Загрузка ...
|
|
| 1.1 | P5S45802147 | Накладка(молдинг) |
Загрузка ...
|
|
| 1.2 | P5S45802108 | Накладка(молдинг) |
Загрузка ...
|
|
| 1.3 | PIS13090001 | Винт |
Загрузка ...
|
|
| 1.4 | P5S45802140 | Накладка(молдинг) |
Загрузка ...
|
|
| 1.5 | PIS12070003 | Болт |
Загрузка ...
|
|
| 1.6 | P5S45802141 | Панель интерьерная |
Загрузка ...
|
|
| 2 | P5S45801127 | Пепельница |
Загрузка ...
|
|
| 3 | TP4A453040001K | Крыло правое |
Загрузка ...
|
|
| 4 | TP4A453010005 | Пряжка внутренняя |
Загрузка ...
|
|
| 4.1 | PIS13090001 | Винт |
Загрузка ...
|
|
| 4.2 | P5S45802109 | Панель интерьерная |
Загрузка ...
|
|
| 4.3 | P5S45802110 | Панель интерьерная |
Загрузка ...
|
|
| 5 | TP4A453010004 | Крыло левое |
Загрузка ...
|
|
| 5.1 | PIS13110001 | Винт |
Загрузка ...
|
|
| 5.2 | P5S45802118 | Накладка |
Загрузка ...
|
|
| 5.3 | PIS13110005 | Винт |
Загрузка ...
|
|
| 5.4 | P5S45802111 | Накладка(молдинг) |
Загрузка ...
|
|
| 5.5 | P5S45802152 | Панель интерьерная |
Загрузка ...
|
|
| 6 | TP4A453040006K | Ковры передние |
Загрузка ...
|
|
| 6.1 | P5S45802144 | Коврик |
Загрузка ...
|
|
| 6.2 | PIS12070005 | Болт |
Загрузка ...
|
|
| 6.3 | TP4A453040007K | Коврики апольные |
Загрузка ...
|
|
| 6.4 | P5S45802143 | Коврик |
Загрузка ...
|
|
| 6.5 | P5S45301157 | Вилка пластиковая |
Загрузка ...
|
|
| 7 | TP4A453040003K | Подушка половая |
Загрузка ...
|
|
| 7.1 | P5S45301145 | Вилка пластиковая |
Загрузка ...
|
|
| 7.2 | P5S45301144 | Вилка пластиковая |
Загрузка ...
|
|
| 7.3 | PIS05080006 | Шайба плоская |
Загрузка ...
|
|
| 7.4 | TP4A453040002K | Ковры |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
