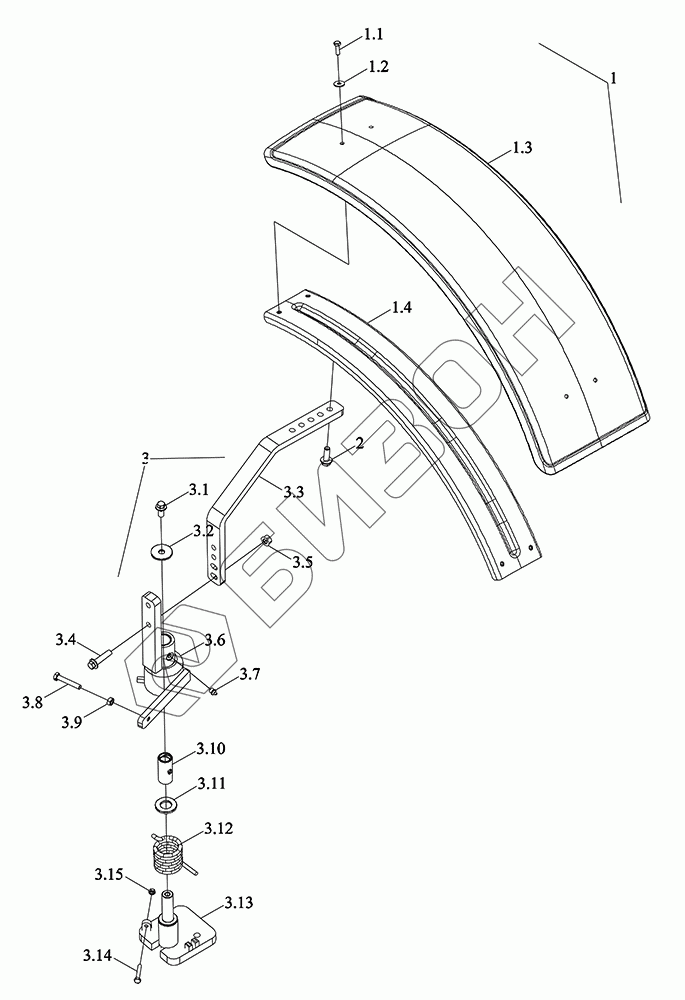

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Крыло правое

Тип техники

Марка

Модель

Схема

1.1

1.2

1.3

1.4

3.1

3.2

3.3

3.4

3.5

3.6

3.7

3.8

3.9

3.10

3.11

3.12

3.13

3.14

3.15

Позиция на иллюстрации	Заводской номер детали	Название детали	Цена
TP4A477030000K	TP4A477030000K	Брызговик передний в сборе	Загрузка ...
TP4A477032000K	TP4A477032000K	Брызговик правый передний в сборе	Загрузка ...
1	TM5D477013100K	Щиток грязевой	Загрузка ...
1.1	GBT5783-M8X25-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
1.2	GBT96.1-8-A2	Шайба большая	Загрузка ...
1.3	TM5D477013101K	Щиток грязевой	Загрузка ...
1.4	TM5D477013102K	Накладка	Загрузка ...
2	GBT5789-M12X35-8.8-A3L	Болт с фланцем	Загрузка ...
3	TP4A477032200K	Кронштейн	Загрузка ...
3.1	GBT16674.1-M12X25-8.8-A3L	Болт шестигранный фланцевый	Загрузка ...
3.2	TB400.475-07	Шайба	Загрузка ...
3.3	TM5D477011110K	Стент	Загрузка ...
3.4	GBT16674.1-M12X50-8.8-A3L	Болт с фланцем	Загрузка ...
3.5	GBT6177.1-M12-10-A3L	Гайка с фланцем	Загрузка ...
3.6	TP4A477032220K	Кронштейн	Загрузка ...
3.7	JBT7940.1-M10X1	Пресс-масленка	Загрузка ...
3.8	GBT5783-M10X60-10.9-A2L	Болт с шестигранной головкой	Загрузка ...
3.9	GBT6170-M10-8-A3L	Гайка шестигранная тип 1	Загрузка ...
3.10	TB400.475-05	Втулка	Загрузка ...
3.11	TB400.475-06	Шайба	Загрузка ...
3.12	TD1C477020009K	Пружина кручения	Загрузка ...
3.13	TD1C477030004K	Плита монтажная	Загрузка ...
3.14	GBT5783-M8X45-8.8-A2L	Болт с шестигранной головкой	Загрузка ...
3.15	GBT6170-M8-8-A2L	Гайка шестигранная тип 1	Загрузка ...

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
