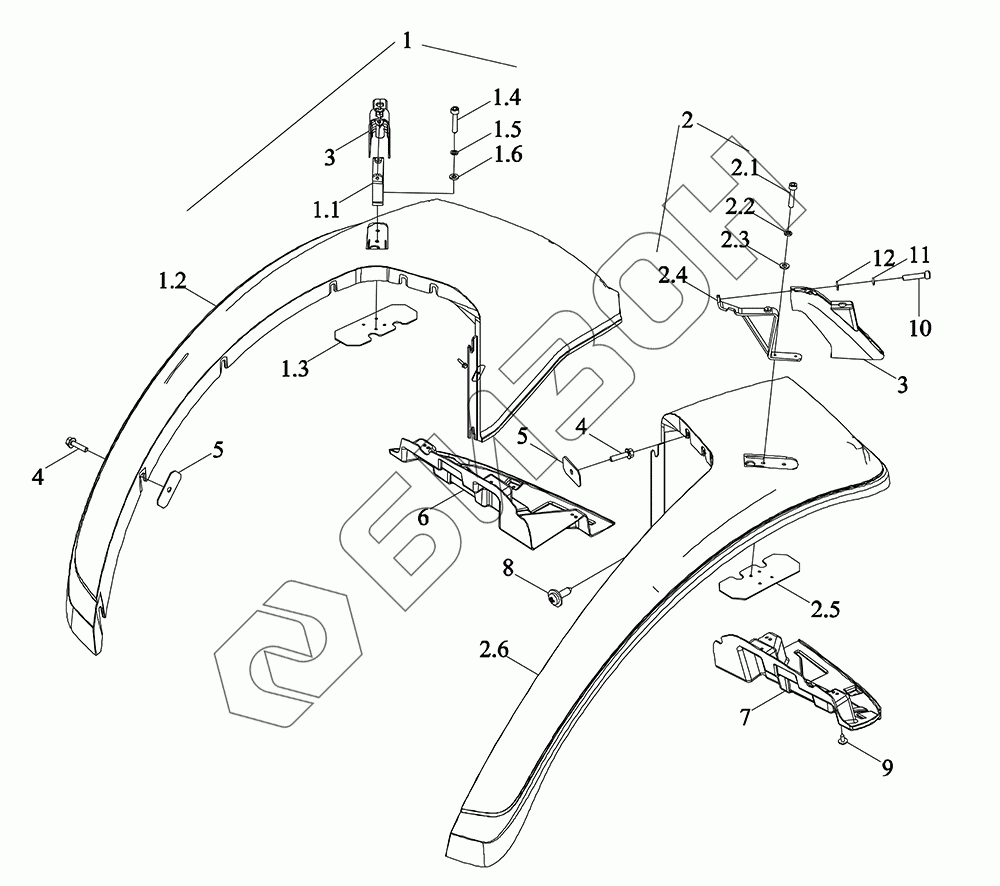

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Крылья задние
1
1.1
1.2
1.3
1.4
1.5
1.6
2
2.1
2.2
2.3
2.4
2.5
2.6
3
3
4
4
5
5
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P5S45601031 | P5S45601031 | Кожух - обтекатель |
Загрузка ...
|
|
| TP4A455010000 | TP4A455010000 | Крылья задние в сборе |
Загрузка ...
|
|
| 1 | P5S45601032 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.1 | P5S45601036 | Кронштейн |
Загрузка ...
|
|
| 1.2 | P5S45601148 | Кожух - обтекатель |
Загрузка ...
|
|
| 1.3 | P5S45601037 | Лист усилительный |
Загрузка ...
|
|
| 1.4 | PIS13010017 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 1.5 | PIS05050002 | Шайба стандартная пружинная |
Загрузка ...
|
|
| 1.6 | PIS05080003 | Шайба плоская |
Загрузка ...
|
|
| 2 | P5S45601034 | Кожух - обтекатель |
Загрузка ...
|
|
| 2.1 | PIS13010017 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 2.2 | PIS05050002 | Шайба стандартная пружинная |
Загрузка ...
|
|
| 2.3 | PIS05080003 | Шайба плоская |
Загрузка ...
|
|
| 2.4 | P5S45601036 | Кронштейн |
Загрузка ...
|
|
| 2.5 | P5S45601037 | Лист усилительный |
Загрузка ...
|
|
| 2.6 | P5S45601151 | Кожух - обтекатель |
Загрузка ...
|
|
| 3 | P5S45601122 | Планка защитная |
Загрузка ...
|
|
| 4 | PIS12060018 | Болт с фланцем |
Загрузка ...
|
|
| 5 | P5S45601149 | Лист усилительный |
Загрузка ...
|
|
| 6 | P5S45601157 | Накладка |
Загрузка ...
|
|
| 7 | P5S45601156 | Накладка |
Загрузка ...
|
|
| 8 | PIS12090003 | Установка спиральная |
Загрузка ...
|
|
| 9 | PIS12090001 | Ввёртыш конический |
Загрузка ...
|
|
| 10 | PIS13010017 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 11 | PIS05050002 | Шайба стандартная пружинная |
Загрузка ...
|
|
| 12 | PIS05080003 | Шайба плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
