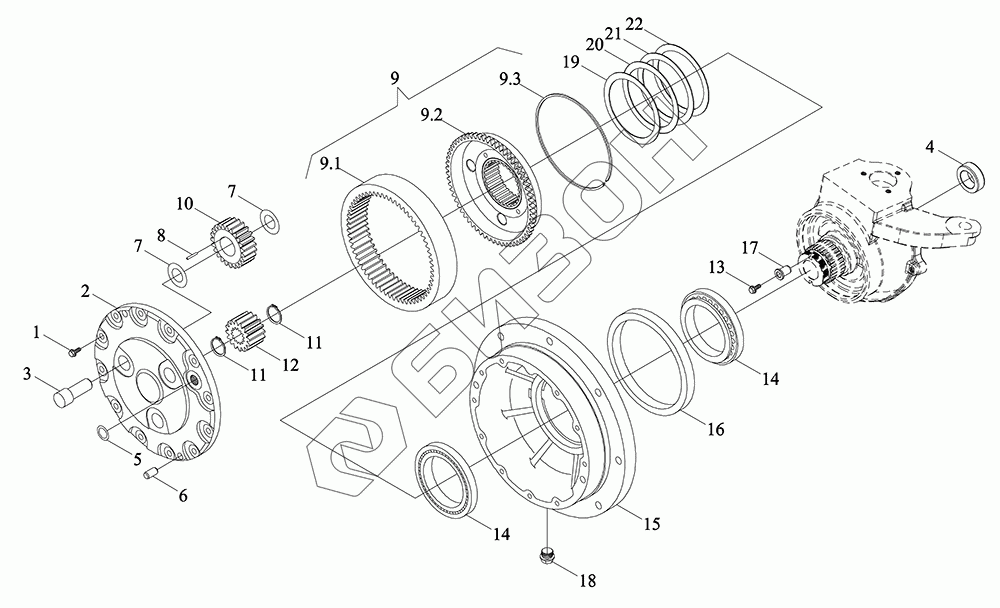

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Мост передний ведущий в сборе
1
2
3
4
5
6
7
7
8
9
9.1
9.2
9.3
10
11
11
12
13
14
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4P311010000K | TP4P311010000K | Мост передний ведущий в сборе |
Загрузка ...
|
|
| TP4P311010001K | TP4P311010001K | Мост приводный |
Загрузка ...
|
|
| TD904.311K.1.5 | TD904.311K.1.5 | Редуктор колесный |
Загрузка ...
|
|
| 1 | GBT16674.1-M10X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TD904.311K.1.5-02b | Каретка сателлитов |
Загрузка ...
|
|
| 3 | TD904.311K.1.5-04 | Вал |
Загрузка ...
|
|
| 4 | TC05311070064 | Сальник композитный 42X62X21.5 |
Загрузка ...
|
|
| 5 | GBT3452.1-21.2X2.65G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 6 | GBT119.1-12m6X32-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 7 | TD904.311K.1.5-05 | Подушка |
Загрузка ...
|
|
| 8 | GBT309-P5X29.8-G3X-3X-5 | Подшипник игольчатый роликовый |
Загрузка ...
|
|
| 9 | TD904.311K.1.5.1a | Обод |
Загрузка ...
|
|
| 9.1 | TD904.311K.1.5.1-01 | Венец внутренний зубчатый |
Загрузка ...
|
|
| 9.2 | TD904.311K.1.5.1-02a | Упор |
Загрузка ...
|
|
| 9.3 | TD904.311K.1.5.1-03 | Кольцо стопорное |
Загрузка ...
|
|
| 10 | TD904.311K.1.5-03 | Колесо планетарное |
Загрузка ...
|
|
| 11 | GBT894.1-32 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 12 | TD904.311K.1.5-06 | Шестерня солнечная |
Загрузка ...
|
|
| 13 | TC02311170006 | Болт с фланцем |
Загрузка ...
|
|
| 14 | TD904.311K.1.5-13 | Подшипник |
Загрузка ...
|
|
| 15 | TS06311902026 | Ступица колеса |
Загрузка ...
|
|
| 16 | TS06311010024 | Сальник ступицы колеса |
Загрузка ...
|
|
| 17 | TS06311010045 | Втулка фиксирующая |
Загрузка ...
|
|
| 18 | TD904.311K.1-13 | Пробка резьбовая |
Загрузка ...
|
|
| 19 | TS06311010046 | Прокладка регулировочная |
Загрузка ...
|
|
| 20 | TS06311010047 | Прокладка регулировочная |
Загрузка ...
|
|
| 21 | TS06311010048 | Прокладка регулировочная |
Загрузка ...
|
|
| 22 | TS06311010049 | Прокладка регулировочная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
