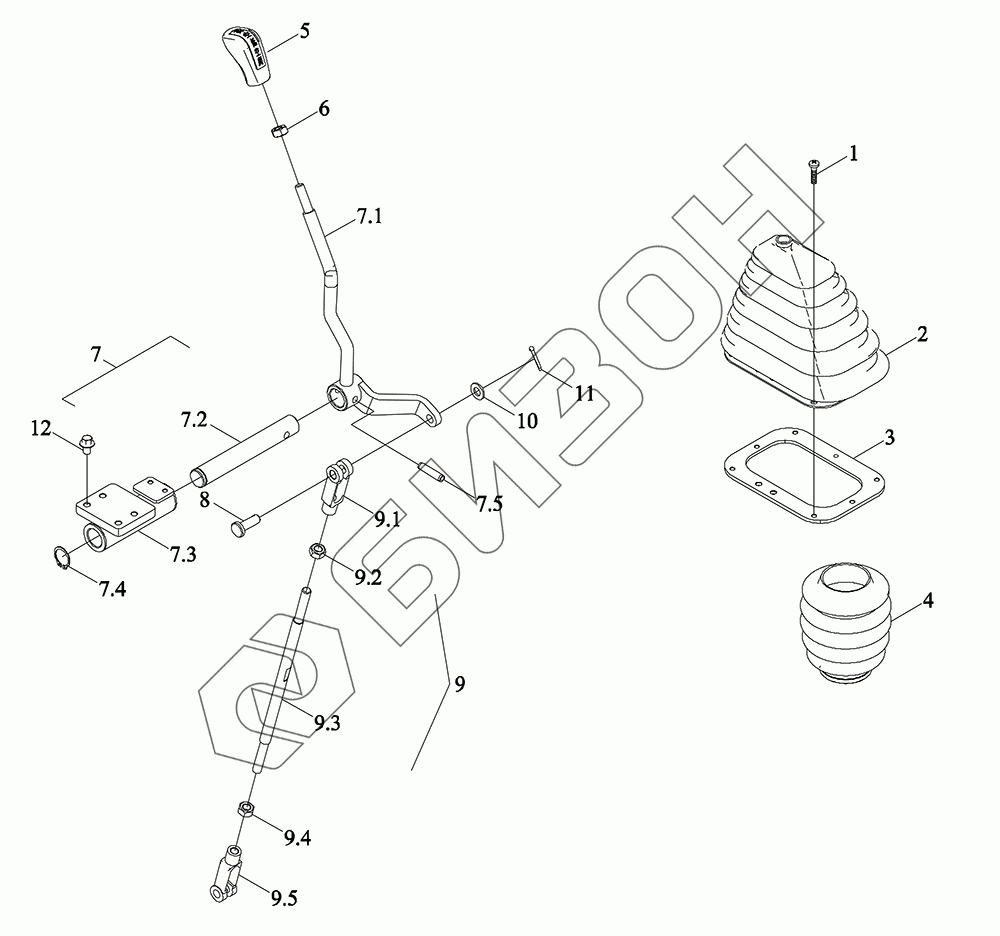

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Передача дополнительная
1
2
3
4
5
6
7
7.1
7.2
7.3
7.4
7.5
8
9
9.1
9.2
9.3
9.4
9.5
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A376050002K | TP4A376050002K | Передача дополнительная |
Загрузка ...
|
|
| 1 | GBT818-M6X12-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 2 | TP4A376030016K | Укупорка герметическая |
Загрузка ...
|
|
| 3 | TP4A376030017K | Плита нажимная |
Загрузка ...
|
|
| 4 | P5S37401168 | Оболочка |
Загрузка ...
|
|
| 5 | TP4A376020004K | Рычаг управления |
Загрузка ...
|
|
| 6 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 7 | TP4A376030005K | Передача дополнительная |
Загрузка ...
|
|
| 7.1 | TP4A376030007K | Рычаг управления |
Загрузка ...
|
|
| 7.2 | TP4A376030014K | Вал |
Загрузка ...
|
|
| 7.3 | TP4A376030006K | Подставка |
Загрузка ...
|
|
| 7.4 | GBT894.1-22 | Кольцо стопорное для вала |
Загрузка ...
|
|
| 7.5 | GBT879.3-8X35 | Штифты прочные гибкие цилиндрические |
Загрузка ...
|
|
| 8 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 9 | TP4A376030004K | Тяга |
Загрузка ...
|
|
| 9.1 | FT300.43.110 | Вилка задняя |
Загрузка ...
|
|
| 9.2 | GBT6170-M10-LH-8-A3L | Гайка |
Загрузка ...
|
|
| 9.3 | TP4A376030015K | Рычаг рычага |
Загрузка ...
|
|
| 9.4 | GBT6170-M10-8-A3L | Гайка шестигранная тип 1 |
Загрузка ...
|
|
| 9.5 | FT300.43.108 | Рычаг передней вилки |
Загрузка ...
|
|
| 10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 11 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 12 | GBT16674.1-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
