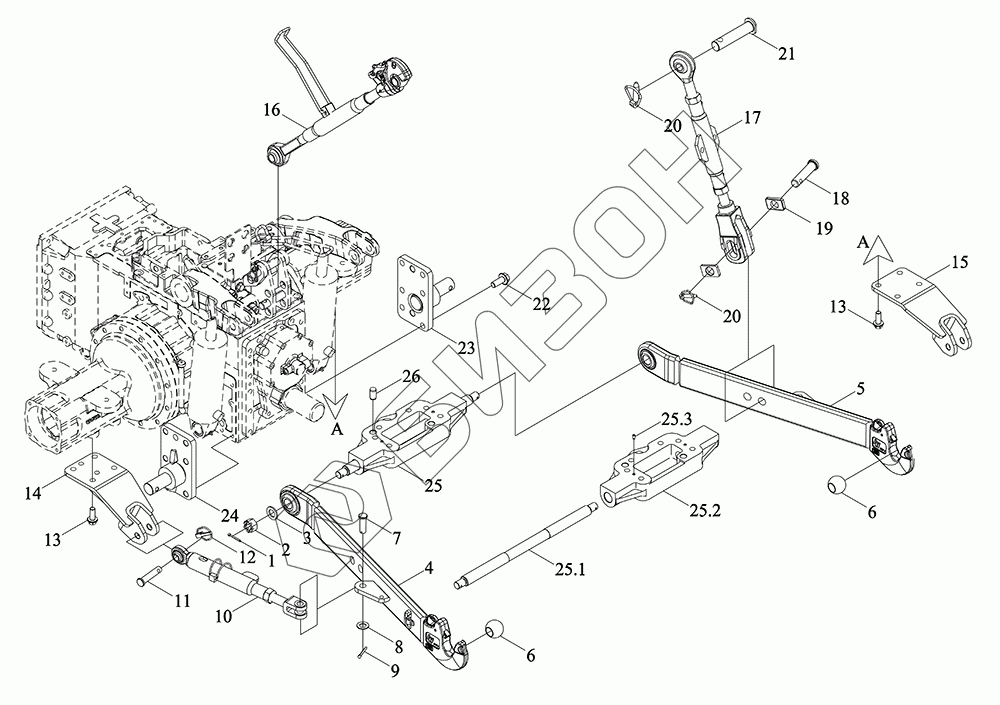

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Подвеска
1
2
3
4
5
6
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
25
25.1
25.2
25.3
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4P561020000 | TP4P561020000 | Подвеска в сборе |
Загрузка ...
|
|
| 1 | GBT91-5X40-A3L | Шплинт |
Загрузка ...
|
|
| 2 | GBT9459-M24X2-04-A3L | Гайка |
Загрузка ...
|
|
| 3 | GBT95-24-A3L | Шайба плоская |
Загрузка ...
|
|
| 4 | TP4P561010091 | Тяга нижняя |
Загрузка ...
|
|
| 5 | TP4P561010092 | Тяга нижняя |
Загрузка ...
|
|
| 6 | FT65.56.123a | Тяга нижняя |
Загрузка ...
|
|
| 7 | FT800.56.103 | Ось |
Загрузка ...
|
|
| 8 | GBT97.1-20-A3L | Шайба плоская |
Загрузка ...
|
|
| 9 | GBT91-4X28-A3L | Шплинт |
Загрузка ...
|
|
| 10 | TM4R561010025 | Рычаг ограничительный |
Загрузка ...
|
|
| 11 | TY3S561010041 | Вал соединтельного штифта |
Загрузка ...
|
|
| 12 | TG1204.56F.1.5 | Чека с кольцом |
Загрузка ...
|
|
| 13 | GBT5789-M16X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 14 | TP4P561010093 | Гнездо ограничительное |
Загрузка ...
|
|
| 15 | TP4P561010094 | Гнездо ограничительное |
Загрузка ...
|
|
| 16 | TP4P561020042 | Тяга верхняя |
Загрузка ...
|
|
| 17 | TY3S561010005 | Рычаг подъемный |
Загрузка ...
|
|
| 18 | TM4R561010035 | Штифт соединительный |
Загрузка ...
|
|
| 19 | TY3S561010024 | Ободок |
Загрузка ...
|
|
| 20 | FT300.56.029 | Штифт запирающий |
Загрузка ...
|
|
| 21 | TB3S561030034K | Ось |
Загрузка ...
|
|
| 22 | TP4P561020041 | Болт фланцевый |
Загрузка ...
|
|
| 23 | TP4P561010088 | Кронштейн |
Загрузка ...
|
|
| 24 | TP4P561010087 | Кронштейн |
Загрузка ...
|
|
| 25 | TX1P561080008 | Кронштейн |
Загрузка ...
|
|
| 25.1 | FT800.56.102d | Подкос |
Загрузка ...
|
|
| 25.2 | FT800.56.112e | Кронштейн |
Загрузка ...
|
|
| 25.3 | GBT72-M8X16-14H-A2L | Винт |
Загрузка ...
|
|
| 26 | GBT119.1-20m6X35-A3L | Штифт цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
