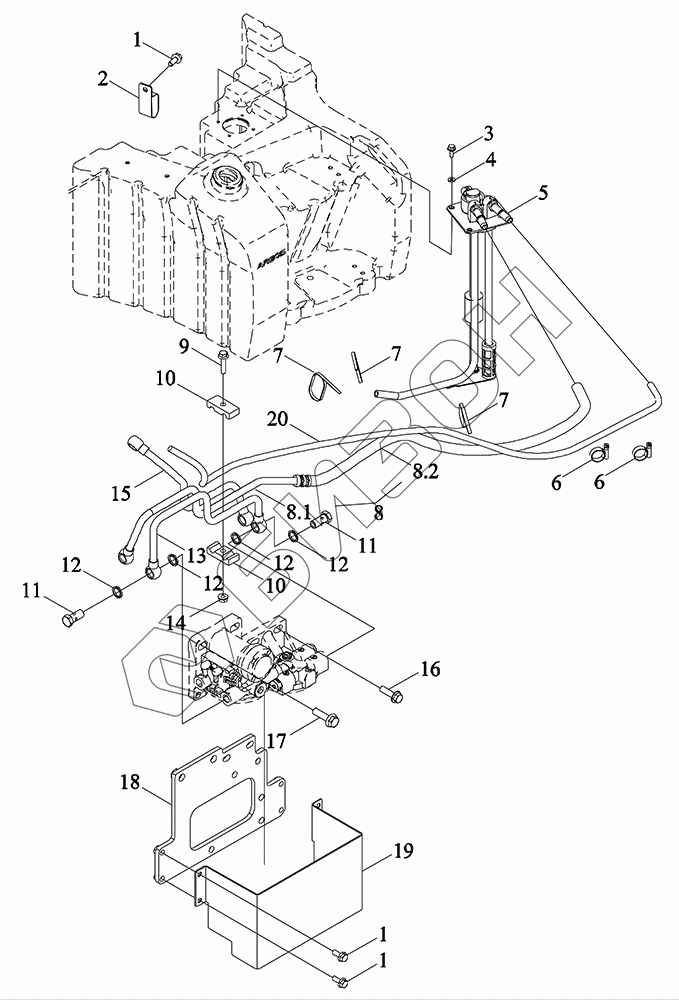

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Топливопровод
1
1
1
2
3
4
5
6
6
7
7
7
8
8.1
8.2
9
10
11
11
12
12
12
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A503050000K | TP4A503050000K | Топливопровод |
Загрузка ...
|
|
| 1 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | TS06811010007 | Скоба крепёжная |
Загрузка ...
|
|
| 3 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT97.1-6-A3L | Шайба плоская |
Загрузка ...
|
|
| 5 | P5S50101106 | Топливный передатчик |
Загрузка ...
|
|
| 6 | Q67522 | Хомут для шланга с червячным приводом типа А |
Загрузка ...
|
|
| 7 | Q67405200 | Лента стяжная |
Загрузка ...
|
|
| 8 | TP4A503030023K | Трубопровод |
Загрузка ...
|
|
| 8.1 | TP4A503030024K | Труба стальная подачи масла |
Загрузка ...
|
|
| 8.2 | TP4A503030025K | Шланг возврата масла |
Загрузка ...
|
|
| 9 | GBT5789-M8X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | BZF0031-105 | Диск маслосбрасывающий |
Загрузка ...
|
|
| 11 | BZF0004-003 | Болт шарнирный (полый) |
Загрузка ...
|
|
| 12 | JBT982-16 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 13 | TP4A503030021K | Труба стальная |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | TP4A503030022K | Труба стальная |
Загрузка ...
|
|
| 16 | GBT5789-M10X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 17 | GBT5789-M12X40-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 18 | TP4A503030001K | Кронштейн |
Загрузка ...
|
|
| 19 | TP4A503030002K | Кожух масляного фильтра |
Загрузка ...
|
|
| 20 | TG4S503010011 | Труба выходная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
