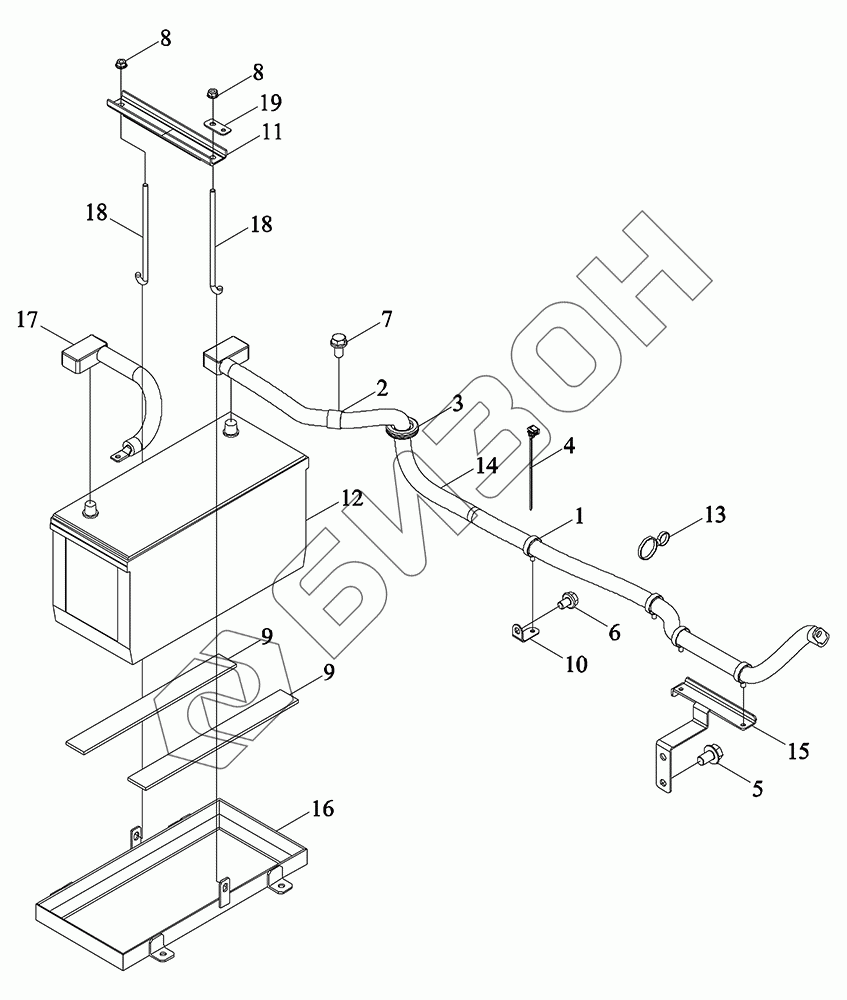

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. установка аккумуляторов в сборе
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A485040000K | TP4A485040000K | Установка аккумуляторов в сборе |
Загрузка ...
|
|
| 1 | 3203505D9-L | Хомуты для кабеля |
Загрузка ...
|
|
| 2 | BZF0032.1-004 | Хомут закрытый |
Загрузка ...
|
|
| 3 | BZF0053-026 | Катушка |
Загрузка ...
|
|
| 4 | BZF0059-101 | Хомут гибкий |
Загрузка ...
|
|
| 5 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | TB450.485.1 | Прокладки амортизирующие для аккумулятора |
Загрузка ...
|
|
| 10 | TC05481390006 | Кронштейн |
Загрузка ...
|
|
| 11 | TG1204.485.1K | Аккумулятор |
Загрузка ...
|
|
| 12 | TG1204.485-02 | Плита батареи |
Загрузка ...
|
|
| 13 | TG3S488010002 | Хомут гибкий |
Загрузка ...
|
|
| 14 | TP4A485040001K | Линия питания |
Загрузка ...
|
|
| 15 | TP4A485040002K | Кронштейн |
Загрузка ...
|
|
| 16 | TP4P485010001K | Подпорка |
Загрузка ...
|
|
| 17 | TS04485050002 | Перемычка металлизации |
Загрузка ...
|
|
| 18 | TS08485010004K | Тяга рычага |
Загрузка ...
|
|
| 19 | TS17485010010 | Пластина крепежная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
