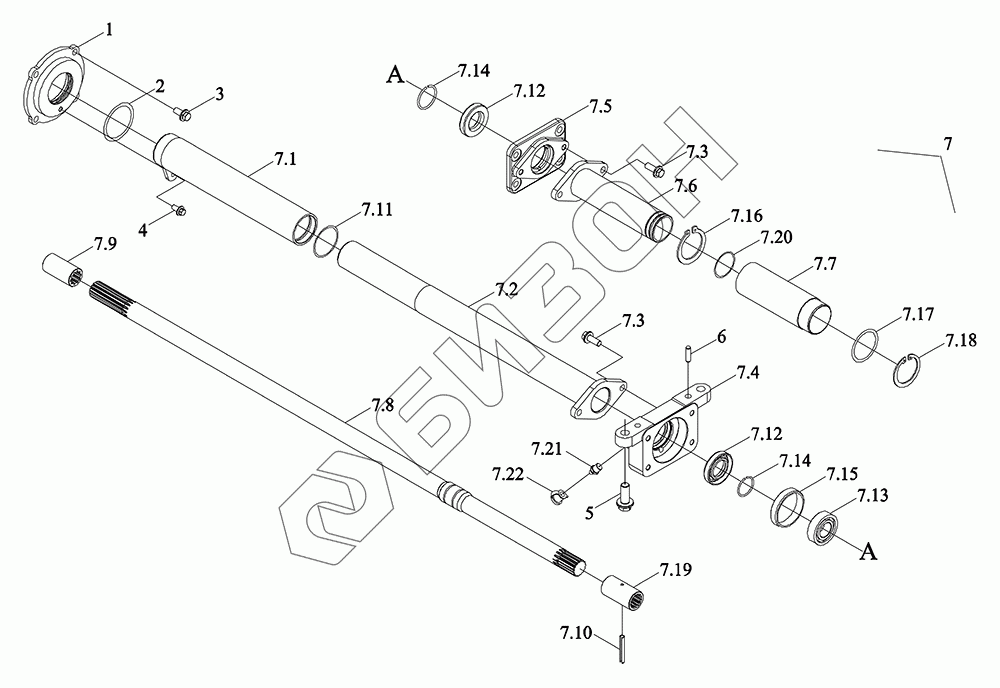

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Вал приводный
1
2
3
4
5
6
7
7.1
7.2
7.3
7.3
7.4
7.5
7.6
7.7
7.8
7.9
7.10
7.11
7.12
7.12
7.13
7.14
7.14
7.15
7.16
7.17
7.18
7.19
7.20
7.21
7.22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A422030000K | TP4A422030000K | Вал приводной |
Загрузка ...
|
|
| 1 | TP4A422010006K | Фланец |
Загрузка ...
|
|
| 2 | GBT3452.1-58.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 3 | GBT16674.1-M10X20-8.8-A3L | Болт шестигранный фланцевый M10X20-8.8-A3L |
Загрузка ...
|
|
| 4 | GBT16674.1-M8X16-8.8-A2L | Болт шестигранный фланцевый M8X16-8.8-A2L |
Загрузка ...
|
|
| 5 | GBT16674.1-M14X35-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT119.1-10h8X18-A3L | Штифт цилиндрический |
Загрузка ...
|
|
| 7 | TP4A422030001K | Вал приводной |
Загрузка ...
|
|
| 7.1 | TP4A422030003K | Оболочка |
Загрузка ...
|
|
| 7.2 | TP4M422010003 | Оболочка |
Загрузка ...
|
|
| 7.3 | GBT16674.1-M10X25-8.8-A3L | Болт шестигранный фланцевый M10X25-8.8-A3L |
Загрузка ...
|
|
| 7.4 | TP4M422010011 | Постель подшипника |
Загрузка ...
|
|
| 7.5 | TP4M422010012 | Щит торцовый |
Загрузка ...
|
|
| 7.6 | TP4A422020006K | Оболочка |
Загрузка ...
|
|
| 7.7 | TP4A422020003K | Оболочка |
Загрузка ...
|
|
| 7.8 | TP4A422030002K | Вал приводной |
Загрузка ...
|
|
| 7.9 | FT804.42.123c | Втулка шлицевая |
Загрузка ...
|
|
| 7.10 | GBT879.3-6X40 | Штифт |
Загрузка ...
|
|
| 7.11 | GBT3452.1-50.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7.12 | GBT9877.1-FB35X52X8D | Уплотнения манжетные для вращающихся валов с внутренней обмоткой |
Загрузка ...
|
|
| 7.13 | GBT276-6207 | Подшипник шариковый радиальный |
Загрузка ...
|
|
| 7.14 | GBT895.2-35 | Кольцо ограничительное |
Загрузка ...
|
|
| 7.15 | TP4M422010014 | Втулка |
Загрузка ...
|
|
| 7.16 | GBT894.1-50 | Кольцо упругое стопорное для вала |
Загрузка ...
|
|
| 7.17 | GBT3452.1-56.0X3.55G | Кольцо уплотнительное резиновое для гидропневматики |
Загрузка ...
|
|
| 7.18 | GBT893.1-55 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 7.19 | TP4M422010015 | Рукав внутренний шлицевой |
Загрузка ...
|
|
| 7.20 | PIS07010020 | Кольцо в форме О |
Загрузка ...
|
|
| 7.21 | JBT7940.2-45dM10X1 | Пресс-масленка |
Загрузка ...
|
|
| 7.22 | TD800.311C.1-01 | Колпачок пылезащитный масляного стакана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
