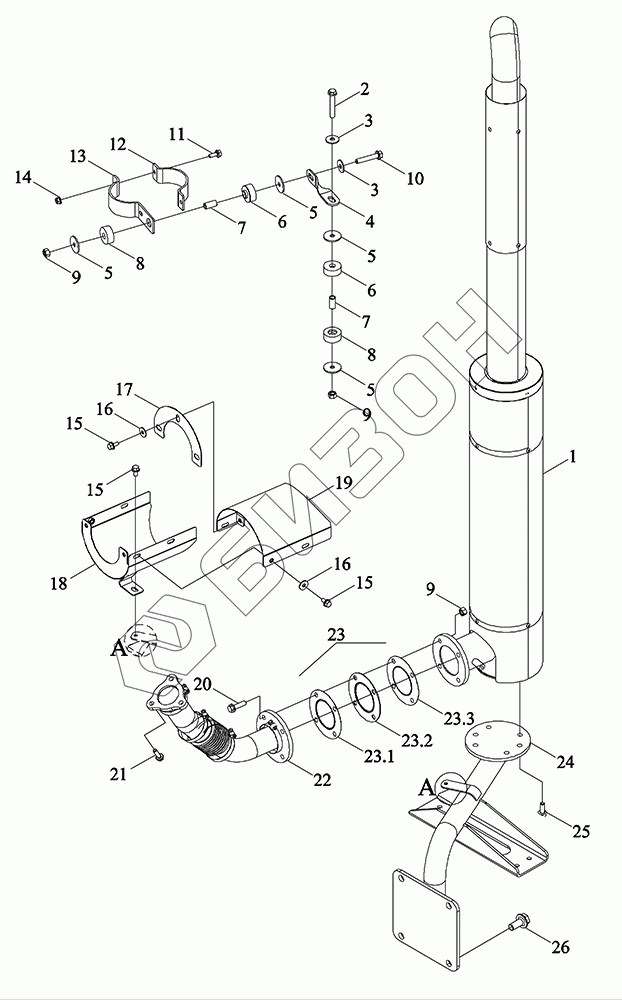

Графический каталог запасных частей к технике: LOVOL TP4A1A1104-002K. Выхлоп и переработка
1
2
3
3
4
5
5
5
6
6
7
7
8
8
9
9
9
10
11
12
13
14
15
15
15
16
16
17
18
19
20
21
22
23
23.1
23.2
23.3
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP4A220050000K | TP4A220050000K | Выхлоп и переработка |
Загрузка ...
|
|
| 1 | TP4A220050003K | Глушитель |
Загрузка ...
|
|
| 2 | GBT5789-M10X65-10.9-A3L | Болт |
Загрузка ...
|
|
| 3 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 4 | TP4M220020021 | Рычаг рычага |
Загрузка ...
|
|
| 5 | FT650.13.116 | Прокладка |
Загрузка ...
|
|
| 6 | TD800.131-11 | Прокладки резиновые |
Загрузка ...
|
|
| 7 | TA700.131-02 | Патрубок |
Загрузка ...
|
|
| 8 | TA700.131-01 | Прокладки резиновые |
Загрузка ...
|
|
| 9 | SPL6175PT-M10X1.5-10F3 | Гайка шестигранная самостопорящаяся противоскользящая спиральная 2-го типа |
Загрузка ...
|
|
| 10 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 11 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 12 | TX1S220050001 | Хомутик |
Загрузка ...
|
|
| 13 | TX1S220050002 | Струбцина |
Загрузка ...
|
|
| 14 | GBT6177.1-M8-10-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 15 | GBT5789-M6X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | GBT96.1-6-A3L | Шайба большая |
Загрузка ...
|
|
| 17 | TP4M220040009 | Защита выхлопного патрубка |
Загрузка ...
|
|
| 18 | TP4A220050011K | Кожух защитный |
Загрузка ...
|
|
| 19 | TP4M220040011 | Кожух защитный |
Загрузка ...
|
|
| 20 | GBT5789-M10X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | GBT5789-M8X30-10.9-A2L | Болт |
Загрузка ...
|
|
| 22 | TP4A220050009K | Угольник выхлопной |
Загрузка ...
|
|
| 23 | TG1204.22A.1 | Прокладка |
Загрузка ...
|
|
| 23.1 | TG1204.22A.1-02 | Наклейка |
Загрузка ...
|
|
| 23.2 | TG1204.22A.1-03 | Наклейка |
Загрузка ...
|
|
| 23.3 | TG1204.22A.1-01 | Кольцо прокладочное |
Загрузка ...
|
|
| 24 | TP4A220050004K | Кронштейн |
Загрузка ...
|
|
| 25 | GBT5789-M10X25-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 26 | GBT5789-M16X35-10.9-A3L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
