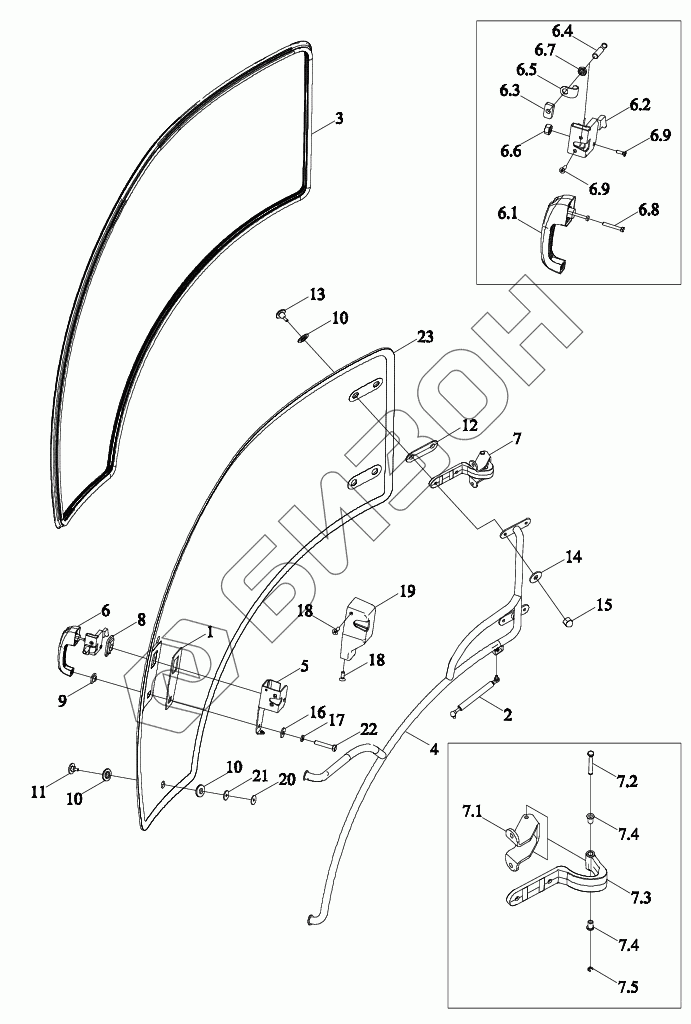

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Дверь кабины правая
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.9
7
7.1
7.2
7.3
7.4
7.4
7.5
8
9
10
10
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7P52102000 | P7P52102000 | Поручень |
Загрузка ...
|
|
| P5S52101027 | P5S52101027 | Дверь |
Загрузка ...
|
|
| 1 | P5S52101135 | Подушка |
Загрузка ...
|
|
| 2 | P5S52101137 | Пружина пневматическая |
Загрузка ...
|
|
| 3 | P5S52101140 | Лента резиновая |
Загрузка ...
|
|
| 4 | P5S52101029 | Дверь |
Загрузка ...
|
|
| 5 | P5S52201018 | Кронштейн |
Загрузка ...
|
|
| 6 | P5S52201016 | Замок дверной |
Загрузка ...
|
|
| 6.1 | P5S52201107 | Ручка дверная |
Загрузка ...
|
|
| 6.2 | P5S52201110 | Замок дверки |
Загрузка ...
|
|
| 6.3 | P5S52201123 | Блок фиксирующий |
Загрузка ...
|
|
| 6.4 | P5S52201126 | Замок дверной |
Загрузка ...
|
|
| 6.5 | P5S52201129 | Кронштейн |
Загрузка ...
|
|
| 6.6 | PIS03010004 | Гайка шестигранная |
Загрузка ...
|
|
| 6.7 | PIS03030001 | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 6.8 | PIS12030056 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 6.9 | PIS13080001 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 7 | P5S52301014 | Шарнир |
Загрузка ...
|
|
| 7.1 | P5S52301013 | Дверь |
Загрузка ...
|
|
| 7.2 | P5S52301113 | Болт полый |
Загрузка ...
|
|
| 7.3 | P5S52301128 | Дверь |
Загрузка ...
|
|
| 7.4 | P5S52501145 | Втулка нейлоновая |
Загрузка ...
|
|
| 7.5 | PIS06040001 | Кольцо ограничительное |
Загрузка ...
|
|
| 8 | P5S52101131 | Прокладка герметическая |
Загрузка ...
|
|
| 9 | P5S52101132 | Прокладка герметическая |
Загрузка ...
|
|
| 10 | P5S52101142 | Подушка |
Загрузка ...
|
|
| 11 | P5S52101136 | Крышка |
Загрузка ...
|
|
| 12 | P5S52101145 | Кольцо прокладочное |
Загрузка ...
|
|
| 13 | P5S52101144 | Крышка |
Загрузка ...
|
|
| 14 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 15 | PIS03090001 | Гайка |
Загрузка ...
|
|
| 16 | PIS05070003 | Шайба большая |
Загрузка ...
|
|
| 17 | PIS05100001 | Кольцо прокладочное |
Загрузка ...
|
|
| 18 | PIS13080003 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 19 | P5S52201121 | Крышка |
Загрузка ...
|
|
| 20 | P5S52101157 | Прокладка резиновая |
Загрузка ...
|
|
| 21 | P5S52101159 | Прокладка резиновая |
Загрузка ...
|
|
| 22 | PIS12030054 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 23 | P5S52101138 | Стекло |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
