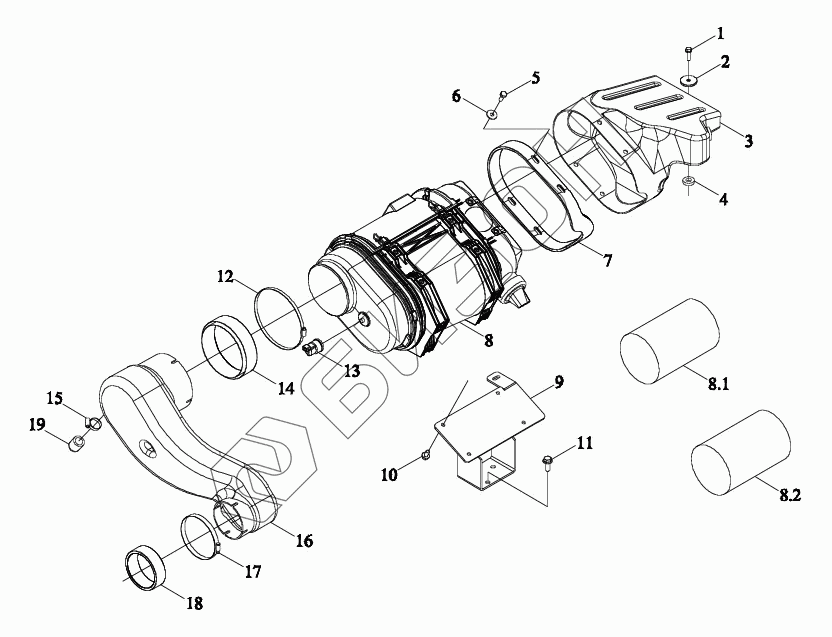

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Фильтр воздушный двигателя
1
2
3
4
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C11001001 | P7C11001001 | Воздухоочиститель |
Загрузка ...
|
|
| 1 | PIS12060026 | Болт с фланцем |
Загрузка ...
|
|
| 2 | P7P50601215 | Шайба |
Загрузка ...
|
|
| 3 | P5S11101106 | Труба впускная |
Загрузка ...
|
|
| 4 | P7P11301101 | Блок- прокладка |
Загрузка ...
|
|
| 5 | PIS12030059 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 6 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 7 | P7C11001108 | Уплотнитель |
Загрузка ...
|
|
| 8 | TG1204.11H.1 | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 8.1 | TG1204.11H.1.2 | Фильтроэлемент |
Загрузка ...
|
|
| 8.2 | TG1204.11H.1.1 | Фильтроэлемент |
Загрузка ...
|
|
| 9 | P7C11001104 | Кронштейн |
Загрузка ...
|
|
| 10 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
|
| 11 | PIS12060005 | Болт с фланцем |
Загрузка ...
|
|
| 12 | PIS19032003 | Хомут |
Загрузка ...
|
|
| 13 | P5S48401003 | Датчик |
Загрузка ...
|
|
| 14 | P7C11001105 | Кольцо уплотнительное |
Загрузка ...
|
|
| 15 | PIS19010011 | Хомут |
Загрузка ...
|
|
| 16 | P7C11001102 | Трубка газоотводная |
Загрузка ...
|
|
| 17 | PIS19032002 | Хомут |
Загрузка ...
|
|
| 18 | P7C11001106 | Кольцо уплотнительное |
Загрузка ...
|
|
| 19 | P7C11001109 | Втулка уплотнительная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
