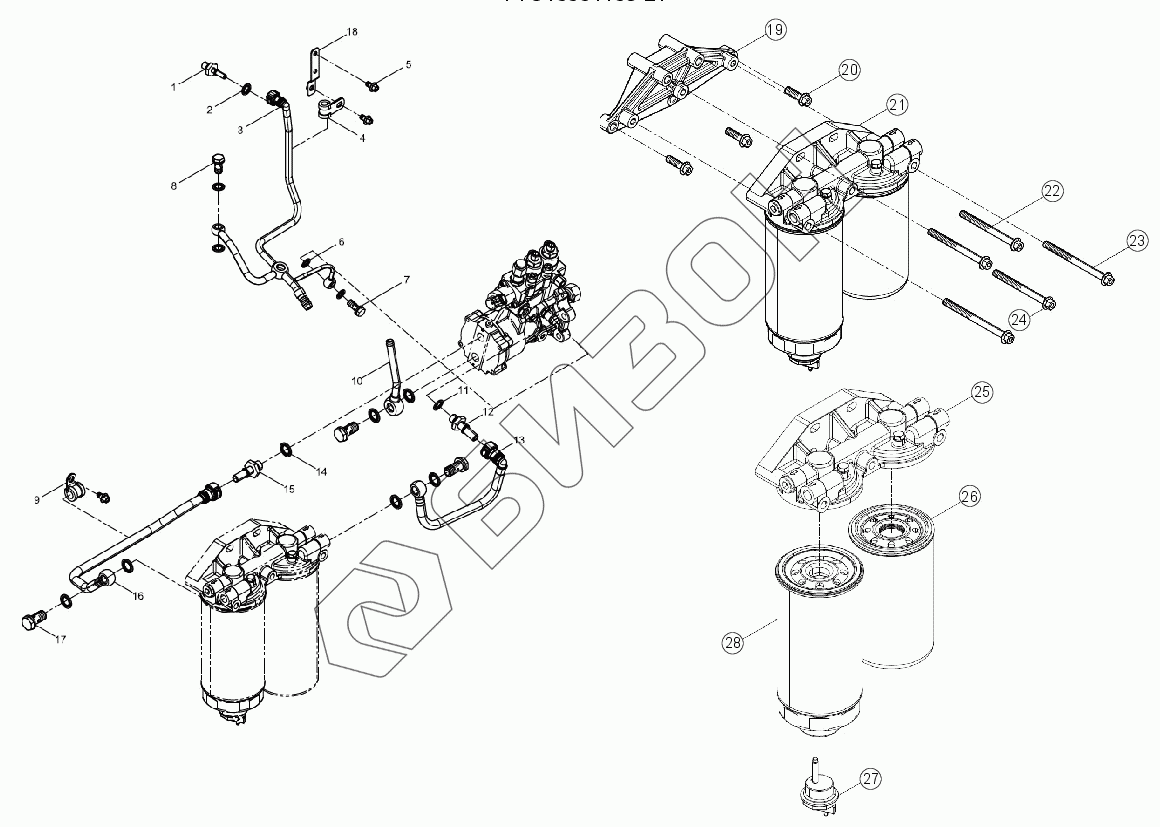

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Фильтры топливные
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| EPCDHP07T0095 | EPCDHP07T0095 | Двигатель |
Загрузка ...
|
|
| 1 | 1001770050 | Деталь переходная |
Загрузка ...
|
|
| 2 | 612600081911 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 3 | 1003810074 | Труба откачивающая |
Загрузка ...
|
|
| 4 | 610800080819 | Зажим трубы в сборе |
Загрузка ...
|
|
| 5 | 9000000203 | Болт с фланцем |
Загрузка ...
|
|
| 6 | 13057039 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 7 | 612639000047 | Болт |
Загрузка ...
|
|
| 8 | 610800081110 | Болт |
Загрузка ...
|
|
| 9 | 1001062122 | Зажим трубы в сборе |
Загрузка ...
|
|
| 10 | 1007053385 | Муфта |
Загрузка ...
|
|
| 11 | 13023360 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 12 | 1002397679 | Штуцеры трубы |
Загрузка ...
|
|
| 13 | 1002980764 | Трубопровод топлитва |
Загрузка ...
|
|
| 14 | 13023361 | Шайба комбинированная уплотнительная |
Загрузка ...
|
|
| 15 | 1001763330 | Деталь переходная |
Загрузка ...
|
|
| 16 | 1002980756 | Трубопровод топлитва |
Загрузка ...
|
|
| 17 | 01119248 | Болт полый |
Загрузка ...
|
|
| 18 | 1003810070 | Кронштейн |
Загрузка ...
|
|
| 19 | 1001389641 | Кронштейн топливного фильтра |
Загрузка ...
|
|
| 20 | 90011420020 | Болт с фланцем |
Загрузка ...
|
|
| 21 | 1001401867 | Фильтр топливный в сборе |
Загрузка ...
|
|
| 22 | 9000000904 | Болт с фланцем |
Загрузка ...
|
|
| 23 | 9000000905 | Болт с фланцем |
Загрузка ...
|
|
| 24 | 9000000509 | Болт с фланцем |
Загрузка ...
|
|
| 25 | 612640080443 | Гнездо фильтра |
Загрузка ...
|
|
| 26 | 1000447498 | Фильтроэлемент |
Загрузка ...
|
|
| 27 | 1000336587 | Клапан выпускной |
Загрузка ...
|
|
| 28 | 1000964807 | Фильтроэлемент |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
