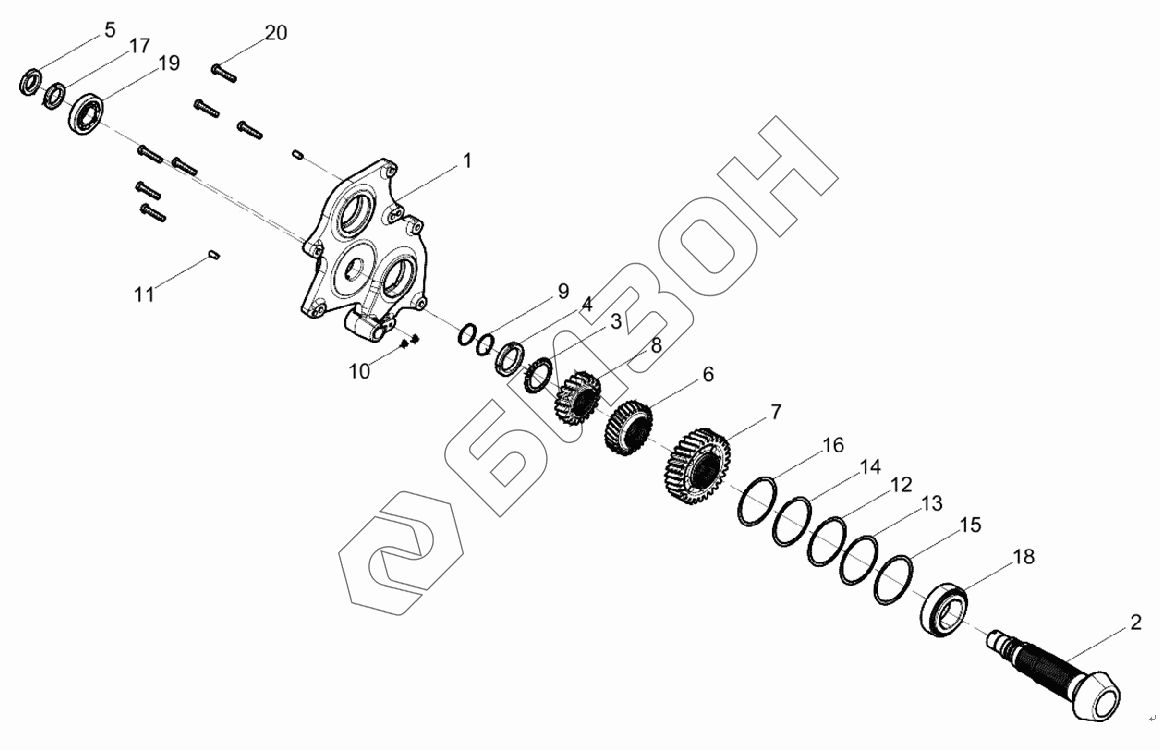

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Хвостовик
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183001178 | Плита опорная (предварительная сборка) |
Загрузка ...
|
|
| 2 | LD31183001121 | Группа комбинирования перед сборкой вала конического зубчатого колеса |
Загрузка ...
|
|
| 3 | LD31183000947 | Шайба стопорная с язычком снаружи |
Загрузка ...
|
|
| 4 | LD31183000946 | Гайка |
Загрузка ...
|
|
| 5 | LD31183000881 | Гайка |
Загрузка ...
|
|
| 6 | LD31183000855 | Шестерни |
Загрузка ...
|
|
| 7 | LD31183000853 | Шестерни |
Загрузка ...
|
|
| 8 | LD31183000852 | Шестерни |
Загрузка ...
|
|
| 9 | LD31183000780 | Кольцо герметическое |
Загрузка ...
|
|
| 10 | LD31183000766 | Кольцо в форме О |
Загрузка ...
|
|
| 11 | LD31183000710 | Штырь |
Загрузка ...
|
|
| 12 | LD31183000683 | Прокладка регулировочная |
Загрузка ...
|
|
| 13 | LD31183000682 | Прокладка регулировочная |
Загрузка ...
|
|
| 14 | LD31183000681 | Прокладка регулировочная |
Загрузка ...
|
|
| 15 | LD31183000680 | Прокладка регулировочная |
Загрузка ...
|
|
| 16 | LD31183000678 | Прокладка регулировочная |
Загрузка ...
|
|
| 17 | LD31183000609 | Гайка |
Загрузка ...
|
|
| 18 | LD31183000604 | Подшипник конический роликовый |
Загрузка ...
|
|
| 19 | LD31183000603 | Подшипник конический роликовый |
Загрузка ...
|
|
| 20 | LD31183000594 | Болт с шестигранной головкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
