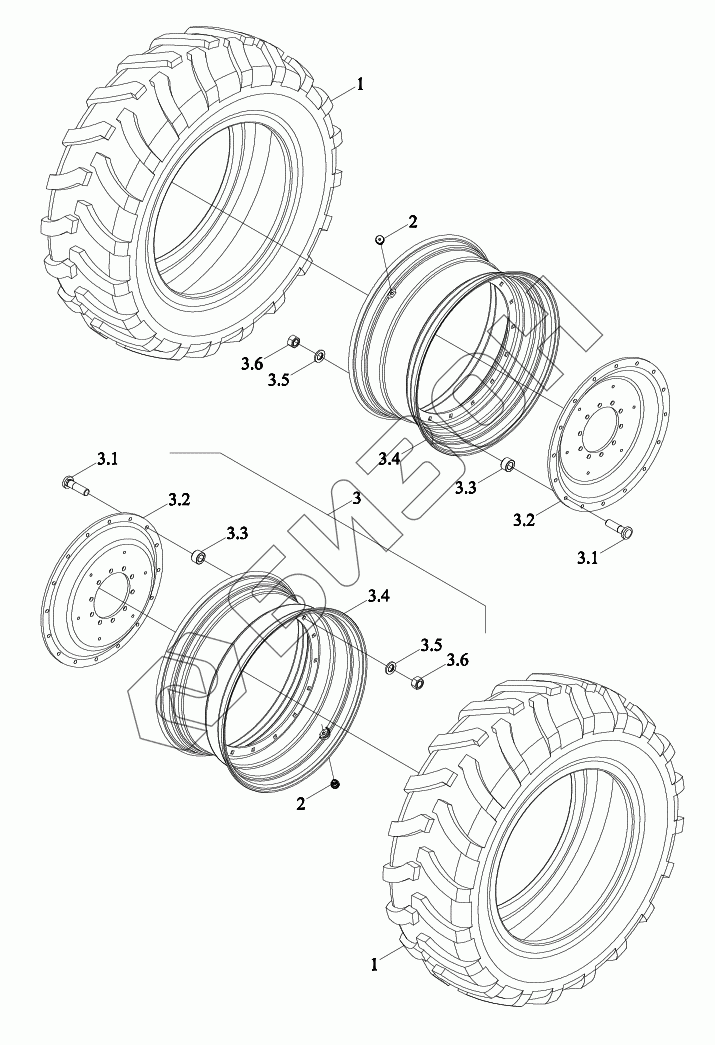

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Колесо заднее

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
2
2
3
3.1
3.1
3.2
3.2
3.3
3.3
3.4
3.4
3.5
3.5
3.6
3.6
Позиция на иллюстрации Заводской номер детали Название детали Цена
P7P34023000 P7P34023000 Колесо заднее
Загрузка ...
P7P34073000 P7P34073000 Колесо заднее
Загрузка ...
1 P7P34056109 Шина
Загрузка ...
2 PIS16010001 Вентиль
Загрузка ...
3 P7P34023001 Обод колеса
Загрузка ...
3.1 P7P34023105 Болт
Загрузка ...
3.2 P7P34023103 Боном
Загрузка ...
3.3 P7P34023104 Колодки
Загрузка ...
3.4 P7P34023002 Обод колеса
Загрузка ...
3.5 P7P34023106 Шайба
Загрузка ...
3.6 PIS03020006 Гайка шестигранная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
