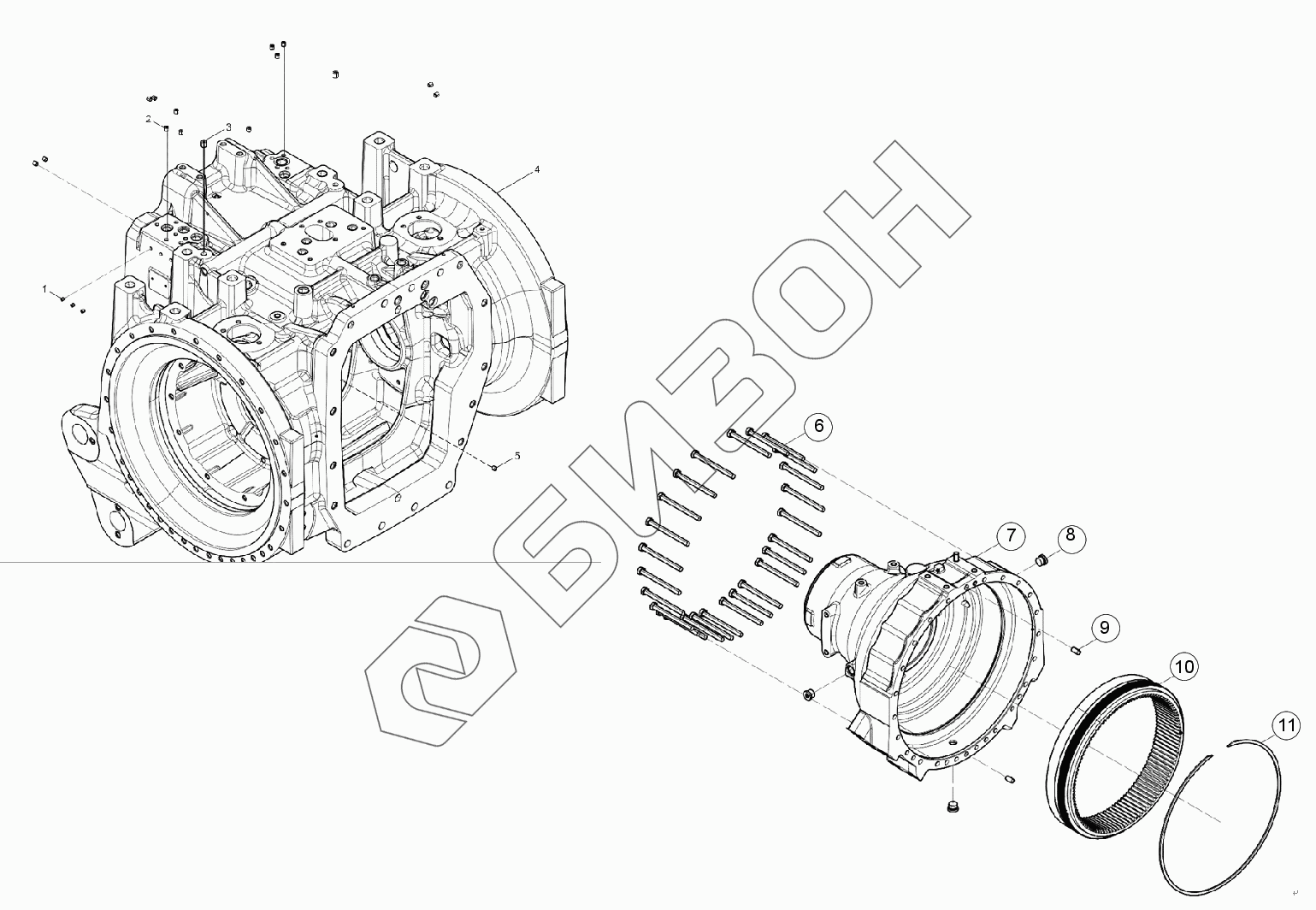

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Корпус бортового редуктора

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
1 LD31183000726 Заглушка
Загрузка ...
2 LD31183000727 Пробка уплотнительная
Загрузка ...
3 LD31183000729 Заглушка
Загрузка ...
4 LD31183000833 Корпус картера
Загрузка ...
5 LD31183000800 Отверстие дроссельной заслонки
Загрузка ...
6 LD31183000942 Болт с шестигранной головкой
Загрузка ...
7 LD31183000835 Корпус конечной передачи
Загрузка ...
8 LD31183000751 Пробка завинчивающаяся
Загрузка ...
9 LD31183000710 Штырь
Загрузка ...
10 LD31183000837 Обод
Загрузка ...
11 LD31183000887 Кольцо
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
