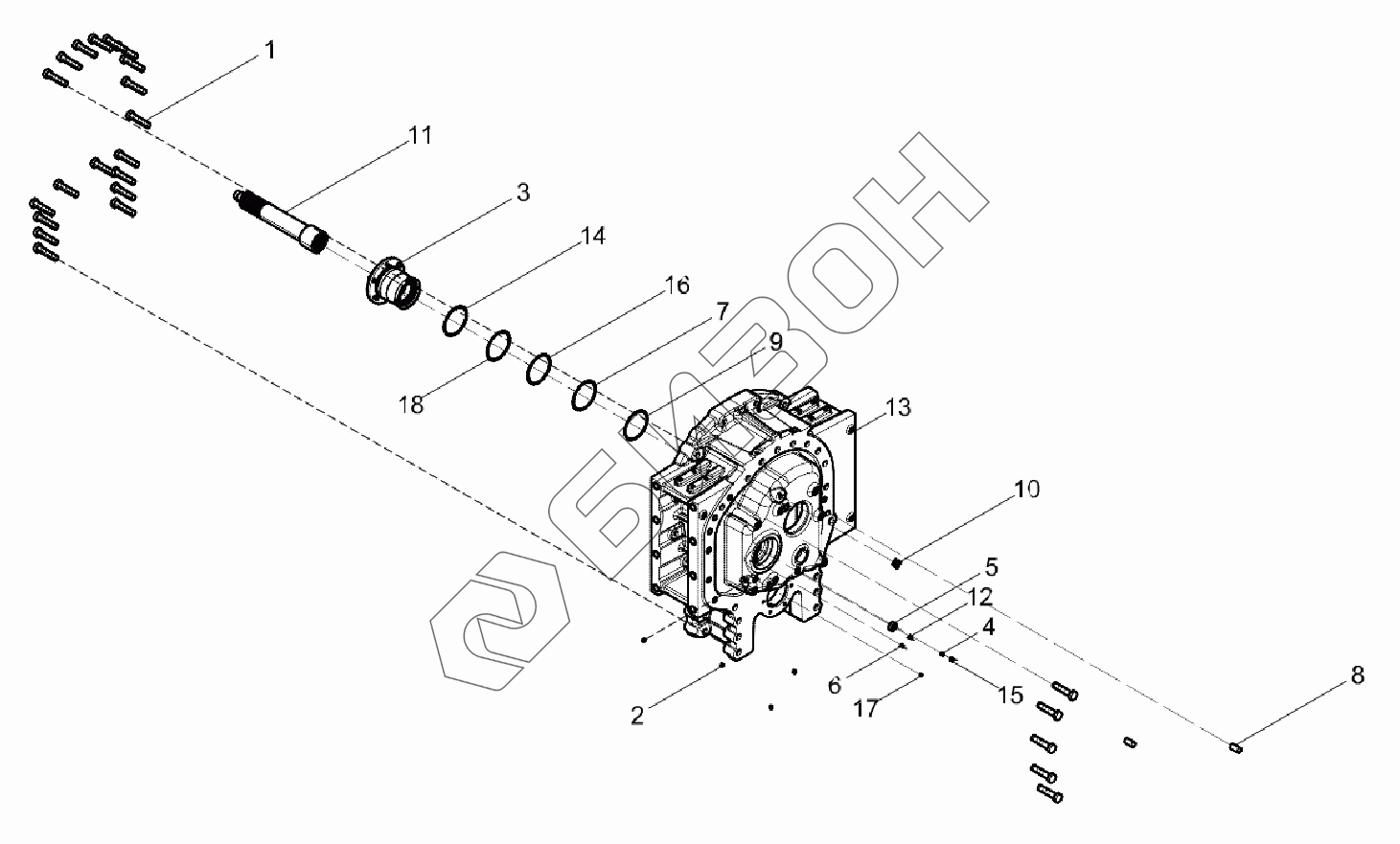

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Корпус кпп промежуточный

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
P7C37301002 P7C37301002 Коробка передач CVT
Загрузка ...
1 LD31183000937 Болт с шестигранной головкой
Загрузка ...
2 LD31183000727 Пробка уплотнительная
Загрузка ...
3 LD31183001078 Блок накладки
Загрузка ...
4 LD31183000802 Отверстие дроссельной заслонки
Загрузка ...
5 LD31183000782 Герметизация
Загрузка ...
6 LD31183000800 Отверстие дроссельной заслонки
Загрузка ...
7 LD31183000969 Прокладка регулировочная
Загрузка ...
8 LD31183000707 Штырь
Загрузка ...
9 LD31183000970 Прокладка регулировочная
Загрузка ...
10 LD31183000781 Кольцо в форме О
Загрузка ...
11 LD31183000868 Вал входной
Загрузка ...
12 LD31183000803 Отверстие дроссельной заслонки
Загрузка ...
13 LD31183000867 Мост двигателя
Загрузка ...
14 LD31183000971 Прокладка регулировочная
Загрузка ...
15 LD31183000728 Заглушка
Загрузка ...
16 LD31183000967 Прокладка регулировочная
Загрузка ...
17 LD31183000726 Заглушка
Загрузка ...
18 LD31183000968 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
