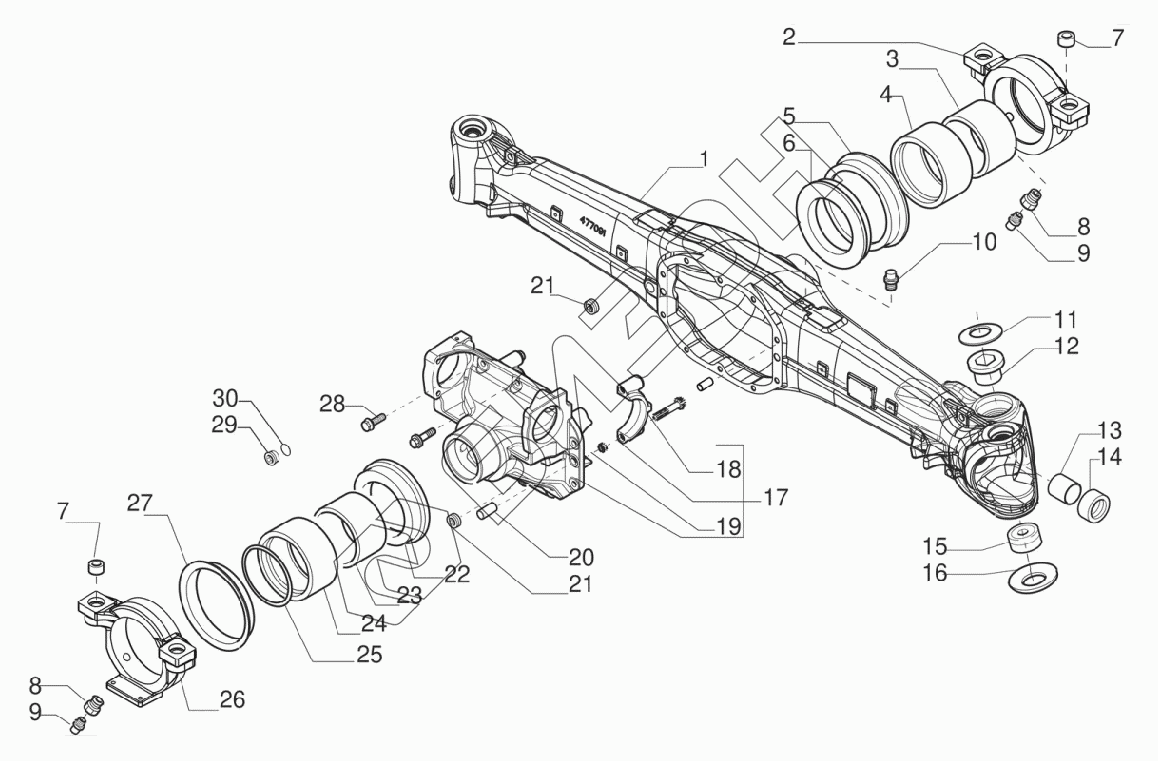

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Крепеж переднего моста

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
Позиция на иллюстрации Заводской номер детали Название детали Цена
P7P31101110 P7P31101110 Мост передний
Загрузка ...
1 434531 Корпус моста
Загрузка ...
2 381492 Основание опорное
Загрузка ...
3 101565 Втулка
Загрузка ...
4 101575 Втулка
Загрузка ...
5 28215 Кольцо герметическое
Загрузка ...
6 127376 Шайба упорная
Загрузка ...
7 116529 Втулка
Загрузка ...
8 126634 Болт
Загрузка ...
9 24210 Пресс-масленка
Загрузка ...
10 104988 Пробка вентиляционная
Загрузка ...
11 128633 Подушка
Загрузка ...
12 147863 Втулка
Загрузка ...
13 116962 Втулка
Загрузка ...
14 381523 Кольцо уплотнительное
Загрузка ...
15 45161 Подшипник
Загрузка ...
16 128630 Подушка
Загрузка ...
17 522667 Кронштейн
Загрузка ...
18 126022 Болт
Загрузка ...
19 72235 Втулка
Загрузка ...
20 87660 Втулка 15X35
Загрузка ...
21 128050 Ввёртыш
Загрузка ...
22 133582 Шайба упорная
Загрузка ...
23 124592 Втулка
Загрузка ...
24 123475 Втулка
Загрузка ...
25 28498 Шайба
Загрузка ...
26 451506 Кронштейн
Загрузка ...
27 28640 Кольцо герметическое
Загрузка ...
28 125827 Болт
Загрузка ...
29 21546 Пробка резьбовая
Загрузка ...
30 23272 Шайба
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
