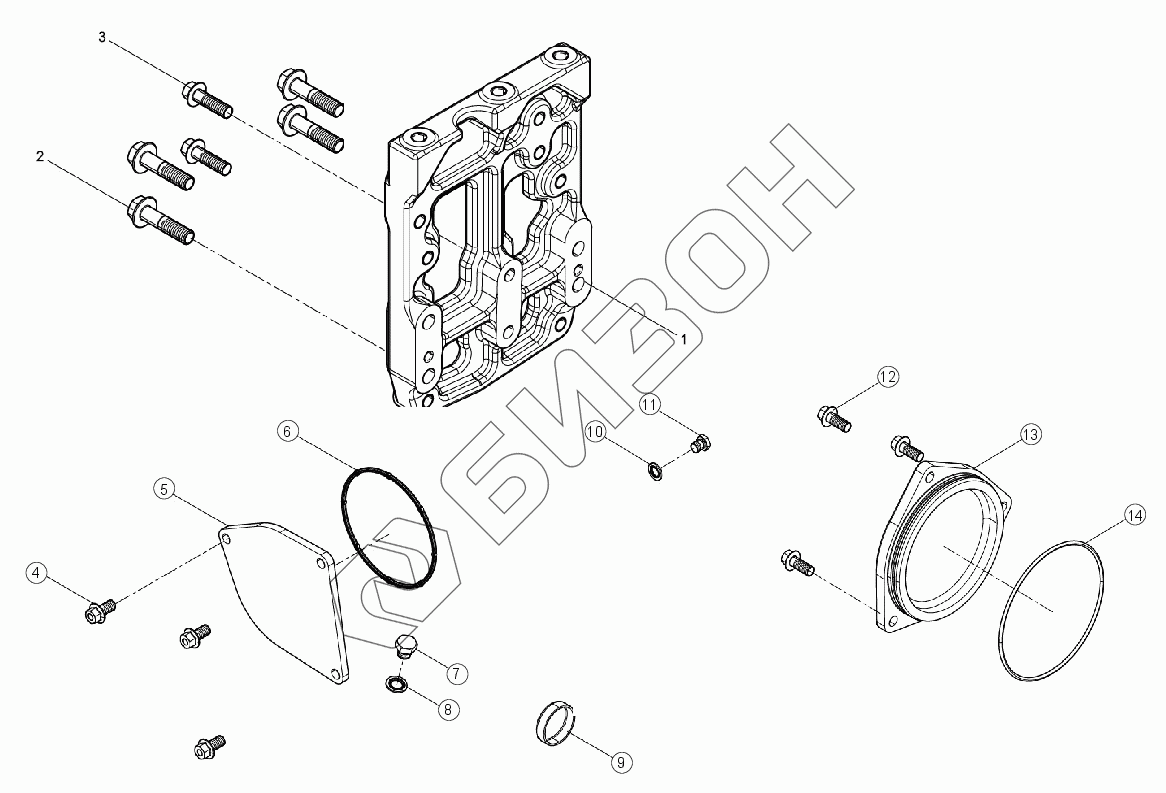

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Кронштейн двигателя

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
EPCDHP07T0095 EPCDHP07T0095 Двигатель
Загрузка ...
1 1004198207 Кронштейн
Загрузка ...
2 9000000087 Болт с фланцем
Загрузка ...
3 90011420014 Болт с фланцем
Загрузка ...
4 90011420036S Болт с фланцем
Загрузка ...
5 1002855895 Крышка
Загрузка ...
6 610800130286 Кольцо уплотнительное
Загрузка ...
7 1001675556 Ввёртыш
Загрузка ...
8 1001251569 Шайба комбинированная уплотнительная
Загрузка ...
9 90003989215 Пробка колокольная
Загрузка ...
10 01118952 Ввёртыш
Загрузка ...
11 1003249587 Накладка
Загрузка ...
12 13057039 Шайба комбинированная уплотнительная
Загрузка ...
13 90011420007 Болт с фланцем
Загрузка ...
14 1002643671 Кольцо в форме О
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
