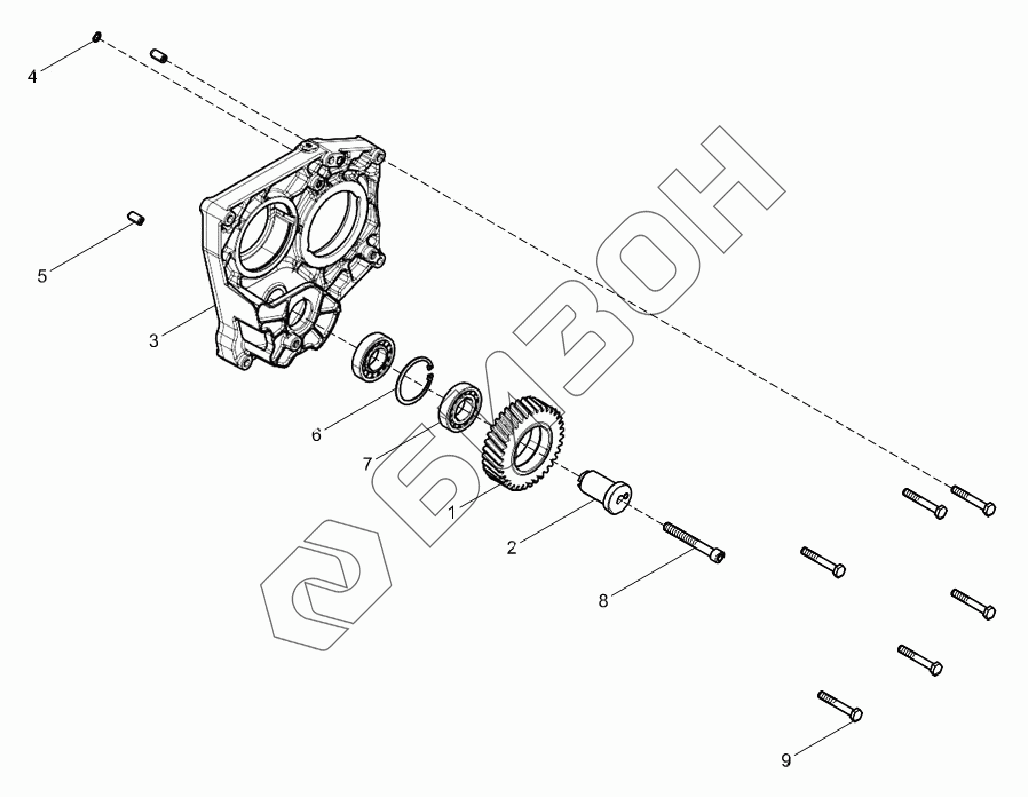

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Крышка боковая КПП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
1 LD31183000328 Шестерни
Загрузка ...
2 LD31183000365 Вал шлицевой
Загрузка ...
3 LD31183001025 Плита опорная (предварительная сборка)
Загрузка ...
4 LD31183000766 Кольцо в форме О
Загрузка ...
5 LD31183000710 Штырь
Загрузка ...
6 LD31183000649 Кольцо эластичное стопорное для отверстий
Загрузка ...
7 LD31183000625 Подшипник
Загрузка ...
8 LD31183000584 Болт с шестигранной головкой
Загрузка ...
9 LD31183000582 Болт с шестигранной головкой
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
