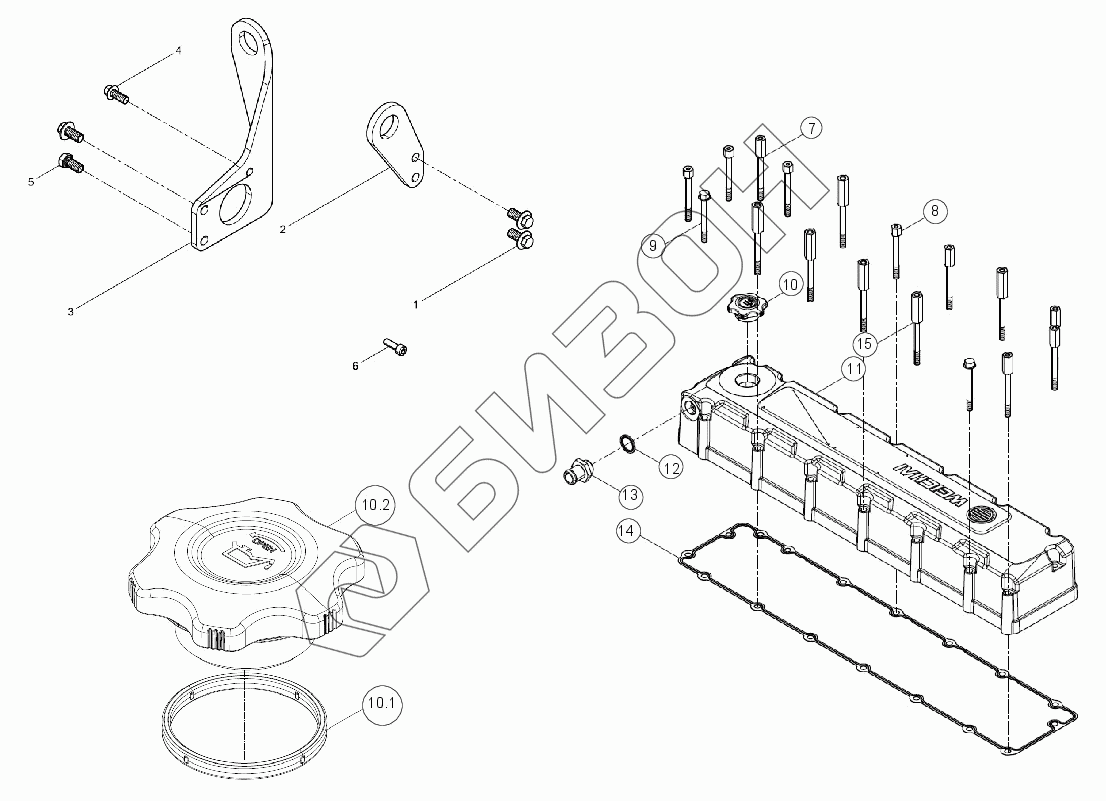

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Крышка ГБЦ

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
10.1
10.2
Позиция на иллюстрации Заводской номер детали Название детали Цена
EPCDHP07T0095 EPCDHP07T0095 Двигатель
Загрузка ...
1 90011420006 Болт с фланцем
Загрузка ...
2 1005160854 Подушка
Загрузка ...
3 1005160855 Подушка
Загрузка ...
4 90011420007 Болт с фланцем
Загрузка ...
5 90011270018 Болт с шестигранной головкой
Загрузка ...
6 9000001647 Винт с цилиндрической головкой с внутренним шестигранником
Загрузка ...
7 1002874627 Болт специальный(опорный)
Загрузка ...
8 1001586334 Болт специальный(опорный)
Загрузка ...
9 1002335527 Болт с фланцем
Загрузка ...
10 1004020407 Крышка
Загрузка ...
11 1001579083 Крышка головки цилиндров
Загрузка ...
12 1001251573 Шайба комбинированная уплотнительная
Загрузка ...
13 1001553110 Штуцеры трубы
Загрузка ...
14 1001549604 Подушка
Загрузка ...
15 1003085194 Болт специальный(опорный)
Загрузка ...
10.1 1000101895 Кольцо уплотнительное
Загрузка ...
10.2 1004020402 Крышка топливного бака
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
