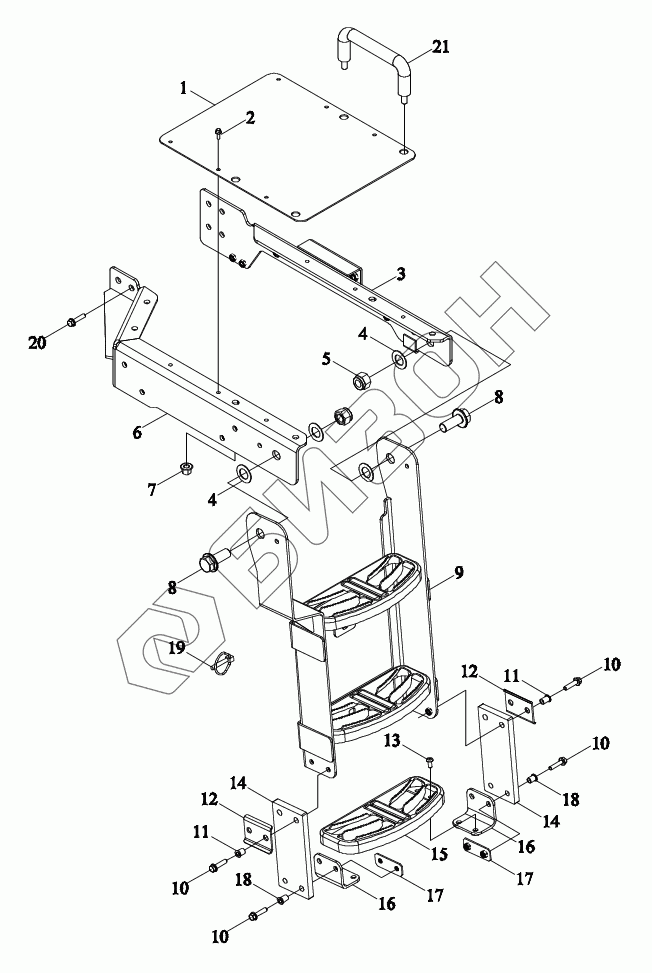

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Лестница кабины
1
2
3
4
4
5
6
7
8
8
9
10
10
10
10
11
11
12
12
13
14
14
15
16
16
17
17
18
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7P533010001 | TP7P533010001 | Лестница |
Загрузка ...
|
|
| 1 | TP7P533013012 | Крышка верхняя |
Загрузка ...
|
|
| 2 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 3 | P7C53301308 | Балка упорная |
Загрузка ...
|
|
| 4 | P7C53301108 | Прокладка |
Загрузка ...
|
|
| 5 | PIS03100002 | Контргайка шестигранная тип 1 неметаллическая вставка |
Загрузка ...
|
|
| 6 | P7C53301307 | Балка упорная |
Загрузка ...
|
|
| 7 | GBT6177.1-M12-10-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M20X50-10.9-A9L | Болт с фланцем |
Загрузка ...
|
|
| 9 | P7C53301201 | Подножка |
Загрузка ...
|
|
| 10 | PIS12060027 | Болт с фланцем |
Загрузка ...
|
|
| 11 | P7P50601237 | Втулка |
Загрузка ...
|
|
| 12 | TS2P451020070 | Лист прокладочный |
Загрузка ...
|
|
| 13 | PIS13020004 | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 14 | P7P50601164 | Кронштейн |
Загрузка ...
|
|
| 15 | P5S50101116 | Подножка |
Загрузка ...
|
|
| 16 | P7P50601162 | Кронштейн |
Загрузка ...
|
|
| 17 | P7P50601181 | Лист прокладочный |
Загрузка ...
|
|
| 18 | P7P50601224 | Втулка |
Загрузка ...
|
|
| 19 | P5P56101113 | Штырь запирающий |
Загрузка ...
|
|
| 20 | GBT5789-M12X30-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 21 | FT250.47.163 | Подлокотник |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
