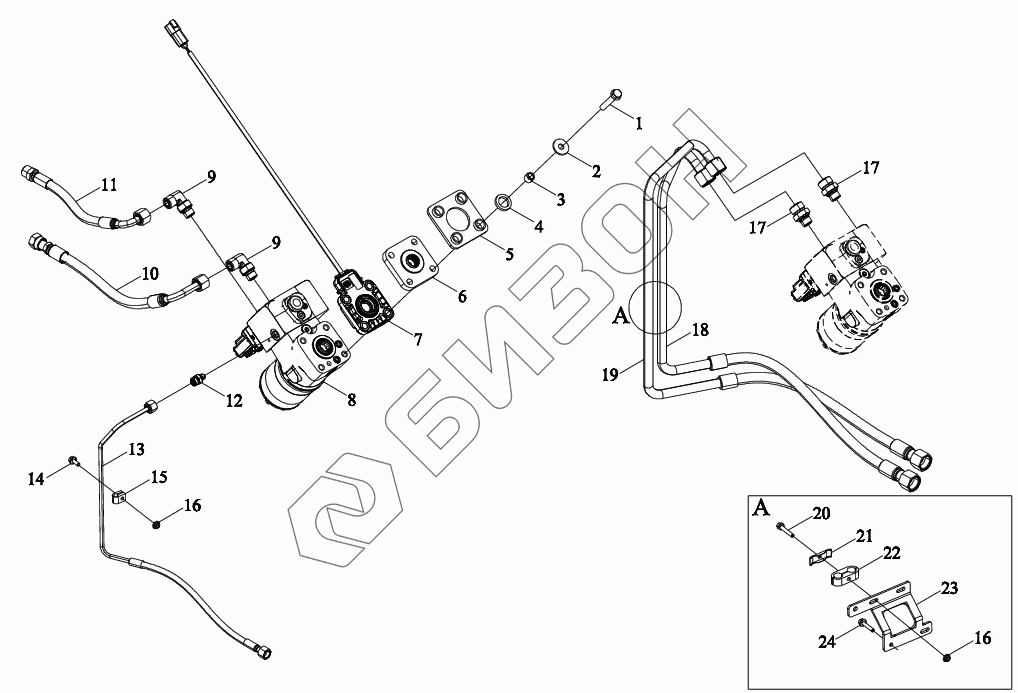

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Насос дозатор рулевого управления
1
2
3
4
5
6
7
8
9
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C402020002 | TP7C402020002 | Механизм рулевой |
Загрузка ...
|
|
| 1 | GBT5789-M10X55-10.9-A3L | Болт с фланцем |
Загрузка ...
|
|
| 2 | GBT96.1-10-A3L | Шайба большая |
Загрузка ...
|
|
| 3 | P5S40401143 | Втулка |
Загрузка ...
|
|
| 4 | P5S40401126 | Кольцо прокладочное |
Загрузка ...
|
|
| 5 | P5S40401127 | Подушка |
Загрузка ...
|
|
| 6 | P7P40101107 | Втулка соединительная |
Загрузка ...
|
|
| 7 | P7P40101106 | Датчик |
Загрузка ...
|
|
| 8 | P7P40101001 | Механизм рулевой |
Загрузка ...
|
|
| 9 | P7P60101123 | Штуцер |
Загрузка ...
|
|
| 10 | TP7C402020004 | Шланг |
Загрузка ...
|
|
| 11 | TP7C402020005 | Трубопровод гидравлический поворотный в сборе |
Загрузка ...
|
|
| 12 | P7C60101146 | Штуцер прямой |
Загрузка ...
|
|
| 13 | TP7C402020003 | Маслопровод в сборе |
Загрузка ...
|
|
| 14 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 15 | P5S43301111 | Зажимы для труб |
Загрузка ...
|
|
| 16 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 17 | P7P60101110 | Штуцер прямой |
Загрузка ...
|
|
| 18 | TP7C402020006 | Маслопровод |
Загрузка ...
|
|
| 19 | TP7C402020007 | Труба отвода масла |
Загрузка ...
|
|
| 20 | GBT5789-M6X35-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 21 | P5S13601113 | Крышка струбцины |
Загрузка ...
|
|
| 22 | P5S13601111 | Зажим трубы двойной |
Загрузка ...
|
|
| 23 | P7C40201139 | Кронштейн для крепления |
Загрузка ...
|
|
| 24 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
