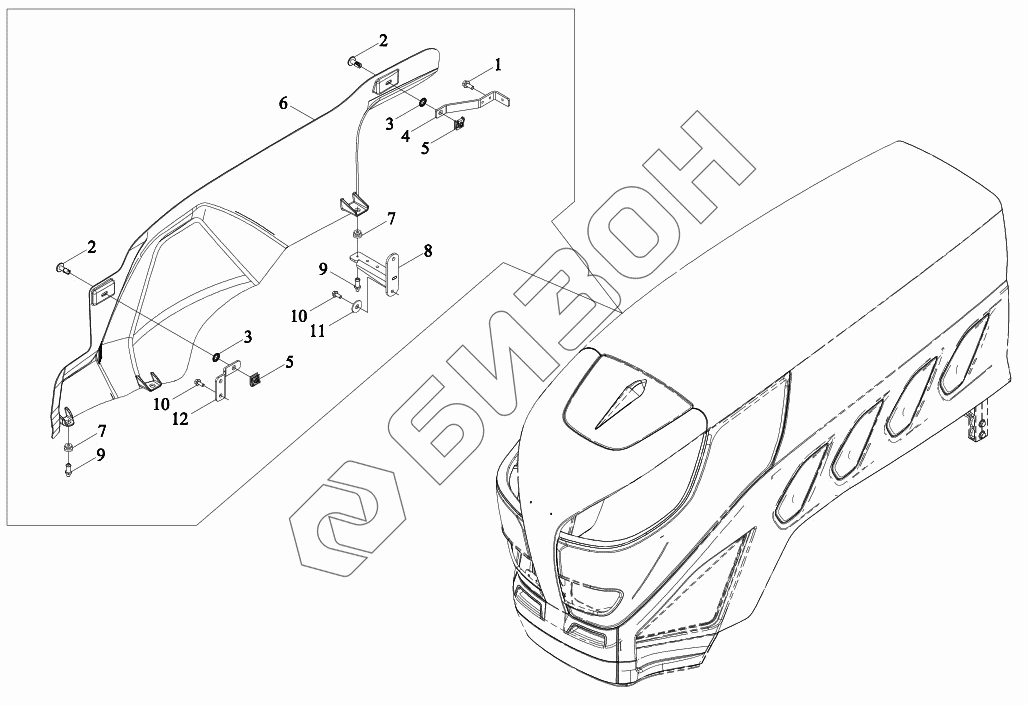

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Панель капота правая

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
3
4
5
5
6
7
7
8
9
9
10
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали Цена
P7C47101062 P7C47101062 Плита боковая
Загрузка ...
1 PIS12060016 Болт с фланцем
Загрузка ...
2 P5S47101233 Болт
Загрузка ...
3 P5S47101229 Подкладка плоскостная
Загрузка ...
4 P7C47101229 Кронштейн для крепления
Загрузка ...
5 P5S47101228 Гайка
Загрузка ...
6 P7C47101220 Плита боковая
Загрузка ...
7 P7P47101239 Подушка
Загрузка ...
8 P7C47101088 Кронштейн крепежный правый задний в сборе
Загрузка ...
9 P7P47101350 Шток винтовой
Загрузка ...
10 PIS12060022 Болт с фланцем
Загрузка ...
11 PIS05070006 Шайба большая
Загрузка ...
12 P7P47101241 Кронштейн
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
