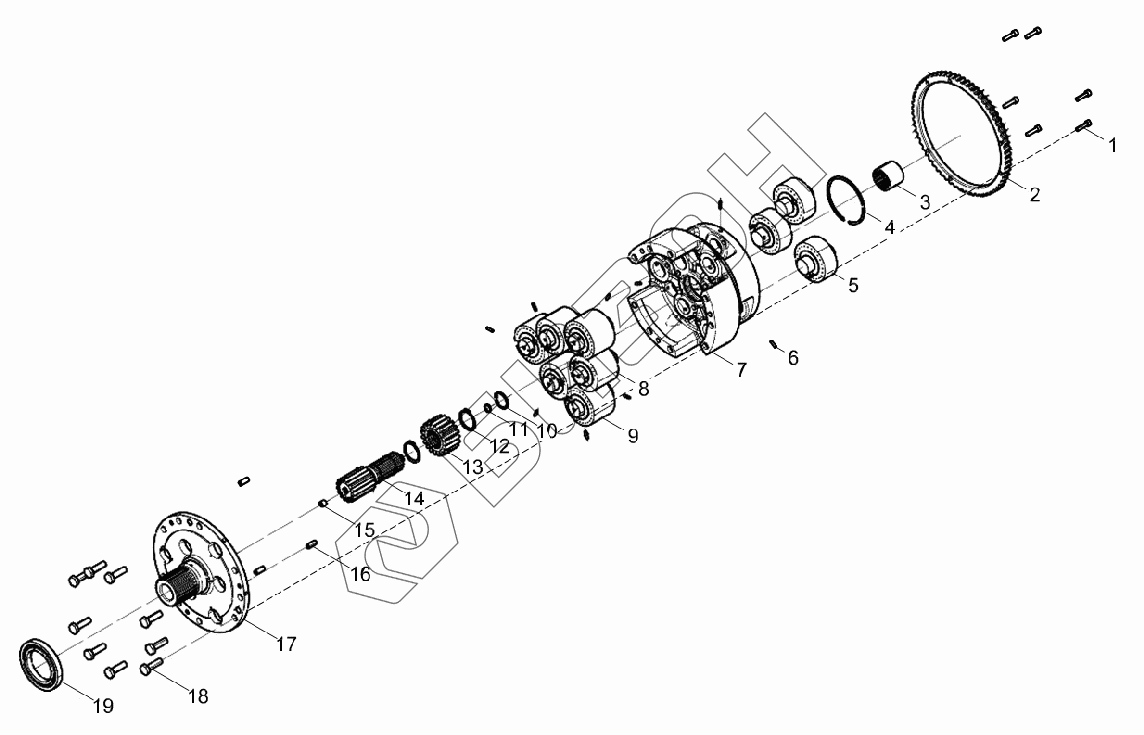

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Планетарная передача

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
1 LD31183000569 Болт
Загрузка ...
2 LD31183000349 Шестерни
Загрузка ...
3 LD31183000453 Втулка внутренняя шлицевая
Загрузка ...
4 LD31183000654 Кольцо
Загрузка ...
5 LD31183001116 Сборка планетарного колеса
Загрузка ...
6 LD31183000705 Штифт
Загрузка ...
7 LD31183000496 Водило планетарное
Загрузка ...
8 LD31183001089 Сборка двойная планетарного колеса
Загрузка ...
9 LD31183001088 Сателиты
Загрузка ...
10 LD31183000656 Кольцо эластичное стопорное для отверстий
Загрузка ...
11 LD31183001769 Кольцо в форме О
Загрузка ...
12 LD31183000638 Кольцо эластичное стопорное для вала
Загрузка ...
13 LD31183000312 Шестерня солнечная
Загрузка ...
14 LD31183000313 Вал планетарного колеса
Загрузка ...
15 LD31183000804 Клапан дроссельный
Загрузка ...
16 LD31183000706 Штырь цилиндрический
Загрузка ...
17 LD31183000316 Фланец планетарной рамы
Загрузка ...
18 LD31183000550 Болт
Загрузка ...
19 LD31183000635 Шарикоподшипник радиальный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
