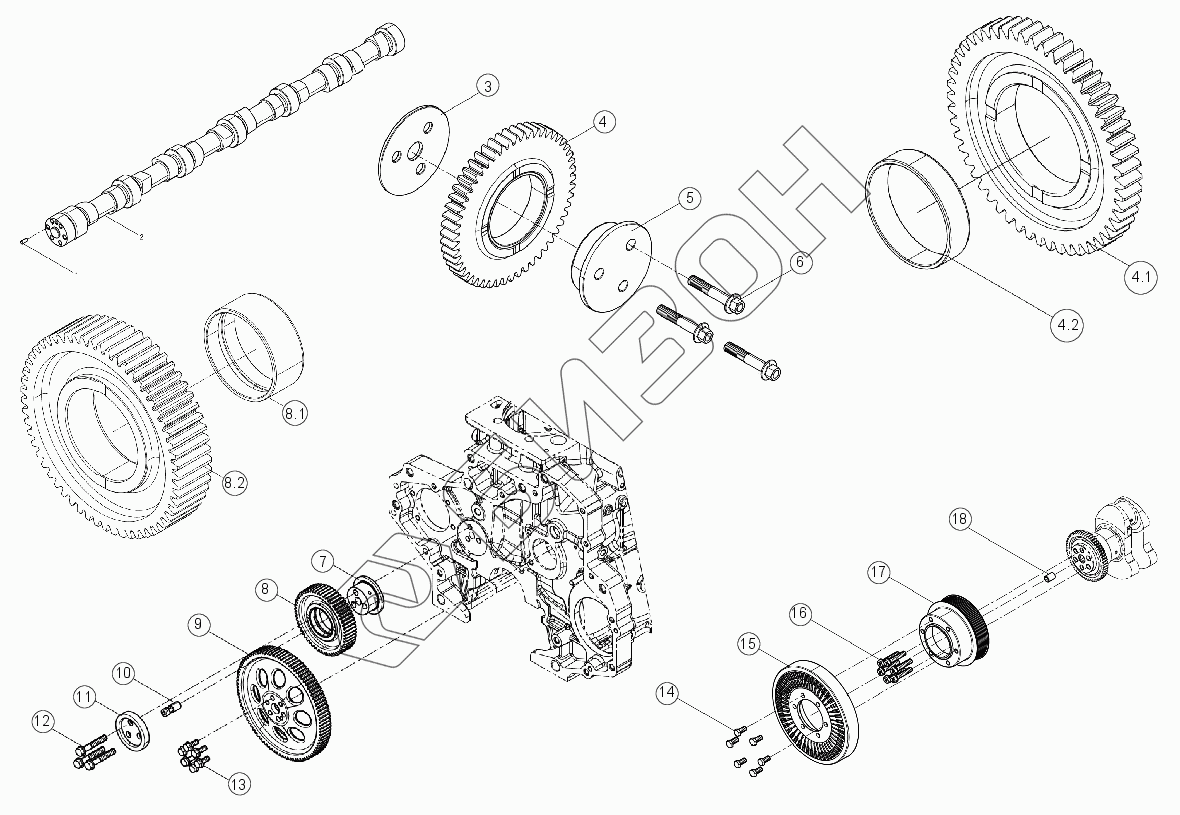

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Привод вала распределительного
1
2
3
4
4.1
4.2
5
6
7
8
8.1
8.2
9
10
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| EPCDHP07T0095 | EPCDHP07T0095 | Двигатель |
Загрузка ...
|
|
| 1 | 90003901314 | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | 1002127791 | Ось кулачка |
Загрузка ...
|
|
| 3 | 1001395196 | Накладка |
Загрузка ...
|
|
| 4 | 1001425101 | Колесо центральное зубчатое |
Загрузка ...
|
|
| 4.1 | 1001358788 | Колесо зубчатое |
Загрузка ...
|
|
| 4.2 | 1001360090 | Втулка |
Загрузка ...
|
|
| 5 | 1001360179 | Вал |
Загрузка ...
|
|
| 6 | 9000000591 | Болт с фланцем |
Загрузка ...
|
|
| 7 | 1000343046 | Вал |
Загрузка ...
|
|
| 8 | 1001389840 | Колесо центральное зубчатое |
Загрузка ...
|
|
| 8.1 | 610800050005 | Втулка |
Загрузка ...
|
|
| 8.2 | 1001350103 | Втулка |
Загрузка ...
|
|
| 9 | 1001431144 | Колесо зубчатое |
Загрузка ...
|
|
| 10 | 610800050006 | Вал |
Загрузка ...
|
|
| 11 | 1000343296 | Накладка |
Загрузка ...
|
|
| 12 | 1002007881S | Болт с фланцем |
Загрузка ...
|
|
| 13 | 612600050145S | Болт с фланцем |
Загрузка ...
|
|
| 14 | AZ9003800015 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 15 | 610800020194 | Амортизатор |
Загрузка ...
|
|
| 16 | 1000930936 | Болт |
Загрузка ...
|
|
| 17 | 1012484347 | Шкив |
Загрузка ...
|
|
| 18 | 610800020013 | Штырь эластичный цилиндрический |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
