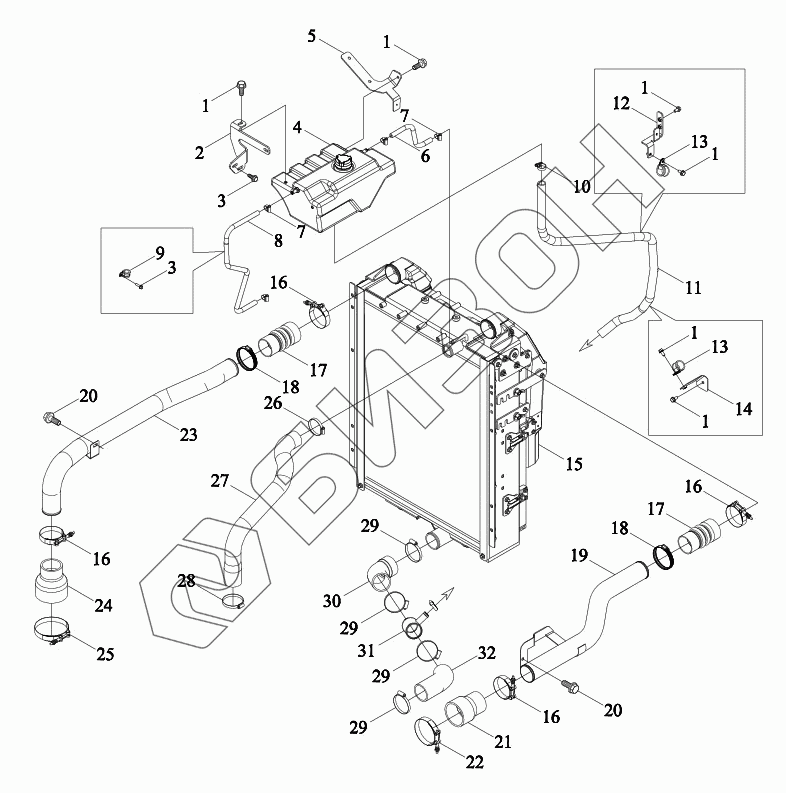

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Радиатор и патрубки водяные

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
1
1
1
1
1
2
3
3
4
5
6
7
7
8
9
10
11
12
13
13
14
15
16
16
16
16
17
17
18
18
19
20
20
21
22
23
24
25
26
27
28
29
29
29
29
30
31
32
Позиция на иллюстрации Заводской номер детали Название детали Цена
P7C13101009 P7C13101009 Радиатор
Загрузка ...
1 PIS12060020 Болт с фланцем
Загрузка ...
2 P7C13301114 Кронштейн
Загрузка ...
3 PIS12060017 Болт с фланцем
Загрузка ...
4 TS2P131011007 Бак водяной
Загрузка ...
5 P7C13301115 Кронштейн
Загрузка ...
6 P7C13101110 Трубка дыхательная
Загрузка ...
7 PIS19010002 Хомут
Загрузка ...
8 P7C13101111 Трубка дыхательная
Загрузка ...
9 P5S81201113 Зажимы для труб
Загрузка ...
10 PIS19010003 Хомут
Загрузка ...
11 P7C13101109 Водопровод
Загрузка ...
12 P7P81601134 Кронштейн конденсатора
Загрузка ...
13 P5P48201119 Якорь
Загрузка ...
14 P7P13101169 Кронштейн
Загрузка ...
15 P7C13101106 Клапан тормозной
Загрузка ...
16 SAEJ1508-SLTB62 Хомут
Загрузка ...
17 P7P13301101 Трубка
Загрузка ...
18 P5S13101193 Хомутик
Загрузка ...
19 P7C13201102 Воздуховод промежуточного охлаждения
Загрузка ...
20 PIS12060021 Болт с фланцем
Загрузка ...
21 P7C13201004 Втулка соединительная
Загрузка ...
22 SAEJ1508-SLTB84 Хомут
Загрузка ...
23 P7P13201111 Трубка газоотводная
Загрузка ...
24 P7P13201112 Втулка соединительная
Загрузка ...
25 SAEJ1508-SLTB108 Хомут
Загрузка ...
26 PIS19010005 Хомут
Загрузка ...
27 P7C13101108 Труба приемная
Загрузка ...
28 PIS19010006 Хомут
Загрузка ...
29 P5S13101119 Струбцина
Загрузка ...
30 P7C13101006 Труба водовыпускная
Загрузка ...
31 P7C13101005 Трубка
Загрузка ...
32 P7C13101002 Труба водовыпускная
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
