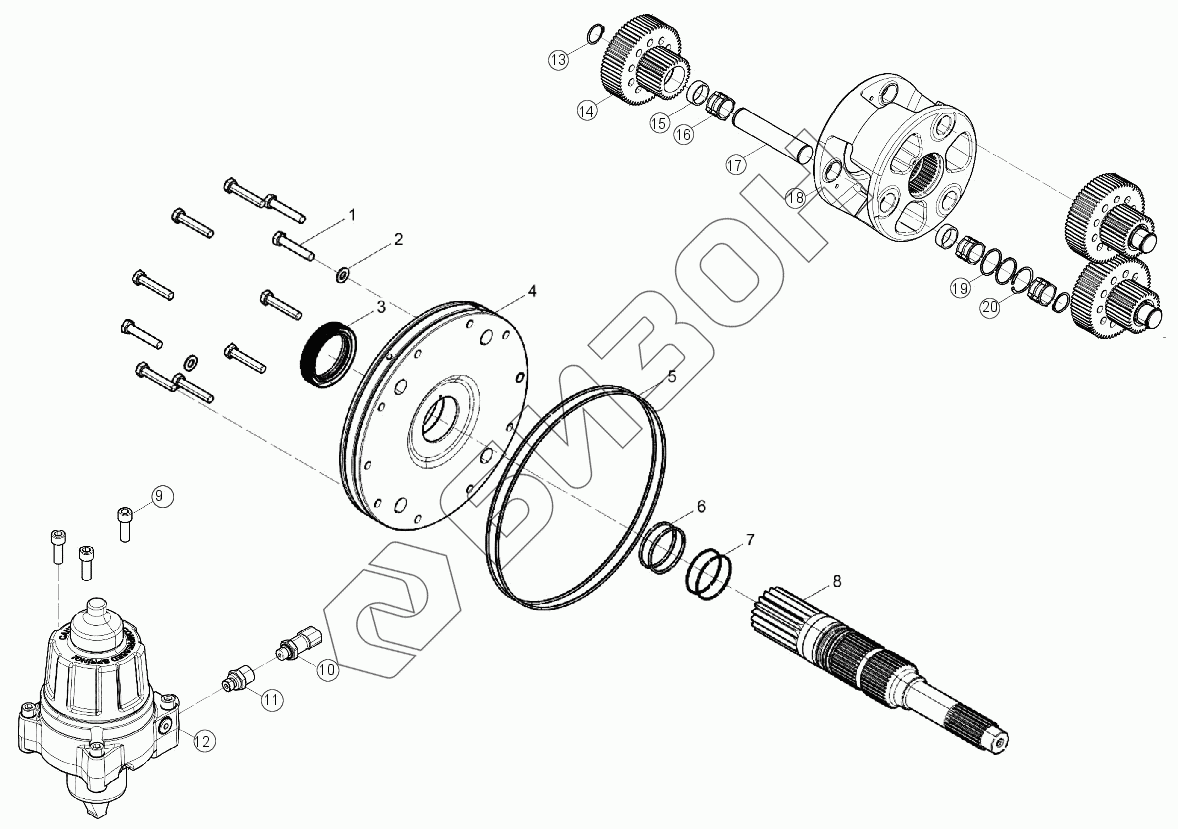

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Редуктор планетарный
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183000554 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 2 | LD31183000559 | Шайба |
Загрузка ...
|
|
| 3 | LD31183000778 | Уплотнение вала |
Загрузка ...
|
|
| 4 | LD31183000497 | Крышка торцевая |
Загрузка ...
|
|
| 5 | LD31183000891 | Кольцо в форме О |
Загрузка ...
|
|
| 6 | LD31183000792 | Кольцо стопорное |
Загрузка ...
|
|
| 7 | LD31183000890 | Кольцо в форме О |
Загрузка ...
|
|
| 8 | LD31183001179 | Предварительная сборка оси солнечного колеса |
Загрузка ...
|
|
| 9 | LD31183000574 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10 | LD31183000810 | Датчик |
Загрузка ...
|
|
| 11 | LD31183001384 | Штуцер |
Загрузка ...
|
|
| 12 | LD31183000720 | Цилиндр тормозной |
Загрузка ...
|
|
| 13 | LD31183000897 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 14 | LD31183000840 | Колесо планетарное |
Загрузка ...
|
|
| 15 | LD31183001229 | Кольцо подшипника внутреннее |
Загрузка ...
|
|
| 16 | LD31183000895 | Подшипник |
Загрузка ...
|
|
| 17 | LD31183000839 | Вал шлицевой |
Загрузка ...
|
|
| 18 | LD31183000838 | Водило планетарное |
Загрузка ...
|
|
| 19 | LD31183000896 | Кольцо стопорное |
Загрузка ...
|
|
| 20 | LD31183000898 | Замок пружины |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
