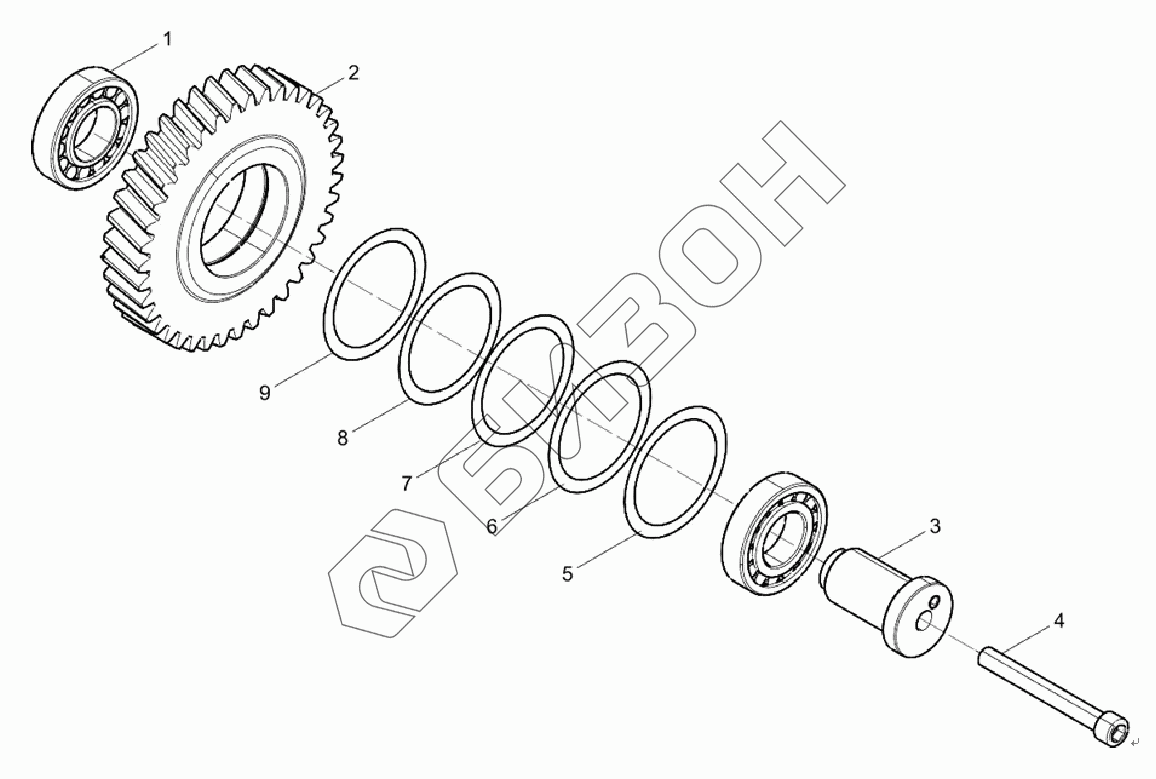

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Шестерня промежуточная 2

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
1 LD31183001417 Подшипник конический роликовый
Загрузка ...
2 LD31183001424 Шестерни
Загрузка ...
3 LD31183001418 Вал шлицевой
Загрузка ...
4 LD31183000584 Болт с шестигранной головкой
Загрузка ...
5 LD31183001423 Прокладка
Загрузка ...
6 LD31183001422 Прокладка
Загрузка ...
7 LD31183001421 Прокладка
Загрузка ...
8 LD31183001420 Прокладка
Загрузка ...
9 LD31183001419 Прокладка
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
