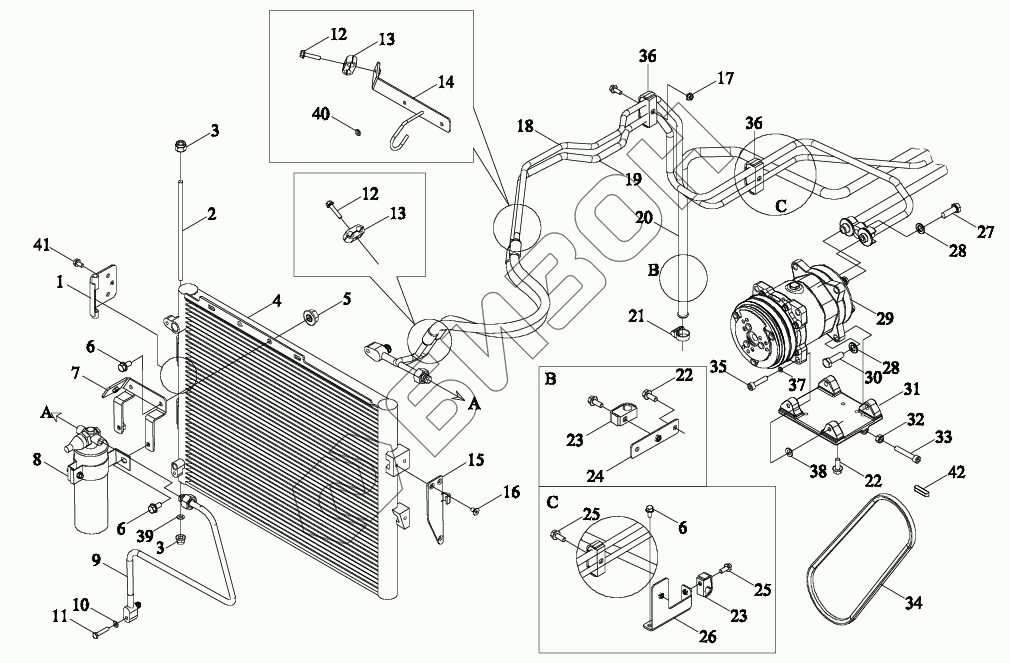

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Система кондиционирования
1
2
3
3
4
5
6
6
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
21
22
22
23
23
24
25
25
26
27
28
28
29
30
31
32
33
34
35
36
36
37
38
39
40
41
42
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C81201001 | P7C81201001 | Кондиционер |
Загрузка ...
|
|
| 1 | TP7C812010014 | Кронштейн |
Загрузка ...
|
|
| 2 | P5S81201130 | Штифт фиксирующий |
Загрузка ...
|
|
| 3 | GBT6183.1-M8-8 | Контргайки с шестигранным фланцем и неметаллическими вставками |
Загрузка ...
|
|
| 4 | TP7C812010009 | Конденсатор |
Загрузка ...
|
|
| 5 | PIS03060004 | Гайка с фланцем |
Загрузка ...
|
|
| 6 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
|
| 7 | TP7C812010008 | Кронштейн |
Загрузка ...
|
|
| 8 | TP7C812010006 | Резервуар для жидкости |
Загрузка ...
|
|
| 9 | TP7C812010005 | Рукав высокого давления |
Загрузка ...
|
|
| 10 | PIS05090001 | Шайба плоская |
Загрузка ...
|
|
| 11 | PIS12020016 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 12 | PIS12060048 | Болт с фланцем |
Загрузка ...
|
|
| 13 | P5S40201124 | Зажим трубы двойной |
Загрузка ...
|
|
| 14 | TP7C812010015 | Крюк для подвески |
Загрузка ...
|
|
| 15 | TP7C812010010 | Кронштейн |
Загрузка ...
|
|
| 16 | PIS13030003 | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 17 | PIS03060002 | Гайка с фланцем |
Загрузка ...
|
|
| 18 | P7C81201102 | Рукав высокого давления |
Загрузка ...
|
|
| 19 | TP7C812010004 | Рукав высокого давления |
Загрузка ...
|
|
| 20 | P7P81601150 | Труба циркуляционная |
Загрузка ...
|
|
| 21 | PIS19010010 | Хомут |
Загрузка ...
|
|
| 22 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 23 | TS2P812030031 | Зажим трубный |
Загрузка ...
|
|
| 24 | P7P81601006 | Кронштейн |
Загрузка ...
|
|
| 25 | GBT5789-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 26 | P7C81201109 | Кронштейн |
Загрузка ...
|
|
| 27 | PIS12050008 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 28 | PIS05090003 | Шайба плоская |
Загрузка ...
|
|
| 29 | P7C81101000 | Компрессор |
Загрузка ...
|
|
| 30 | PIS12030008 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 31 | P7P81201156 | Кронштейн |
Загрузка ...
|
|
| 32 | PIS03010006 | Гайка шестигранная |
Загрузка ...
|
|
| 33 | PIS13010023 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 34 | P7P81201157 | Пояс компрессора |
Загрузка ...
|
|
| 35 | PIS13010032 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 36 | TS2P812030033 | Зажим трубы двойной |
Загрузка ...
|
|
| 37 | P7P81201155 | Втулка регулировочная |
Загрузка ...
|
|
| 38 | P5S81501117 | Прокладка резиновая |
Загрузка ...
|
|
| 39 | PIS05080004 | Шайба плоская |
Загрузка ...
|
|
| 40 | PIS05090002 | Шайба плоская |
Загрузка ...
|
|
| 41 | PIS12030057 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 42 | PIS17010001 | Шпонка плоская |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
