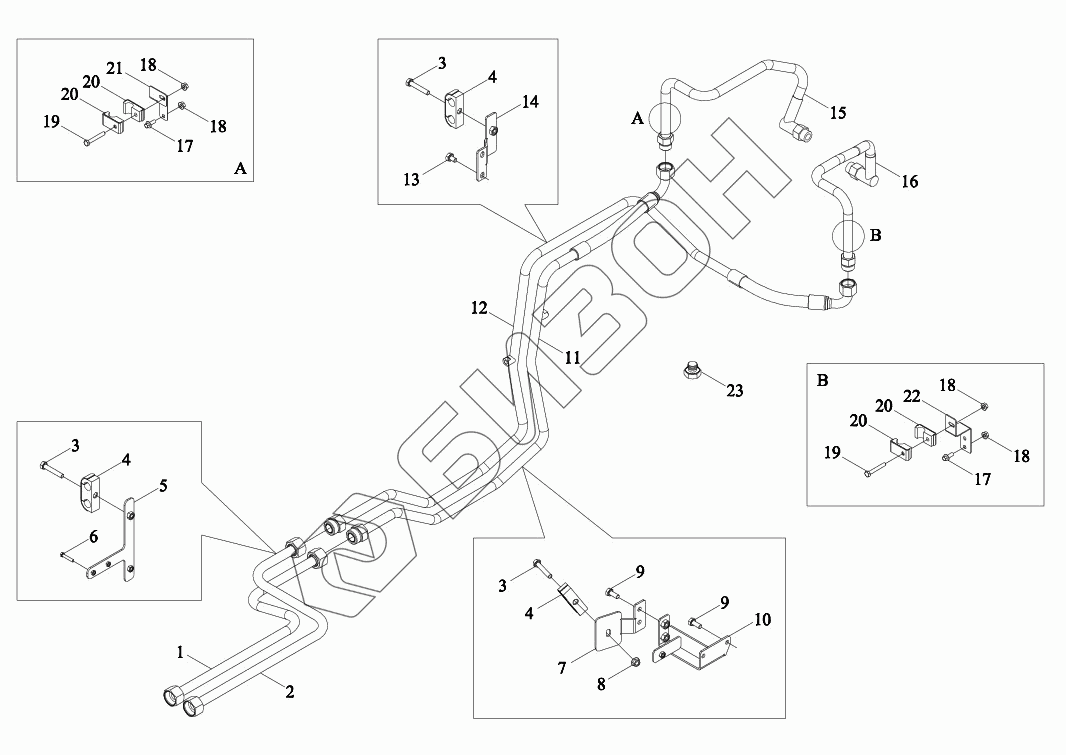

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Трубки системы охлаждения
1
2
3
3
3
4
4
4
5
6
7
8
9
9
10
11
12
12
13
14
15
16
17
17
18
18
18
18
19
19
20
20
20
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C13601001 | P7C13601001 | Трубопровод |
Загрузка ...
|
|
| 1 | P7C13601006 | Труба подачи масла |
Загрузка ...
|
|
| 2 | P7C13601007 | Маслопровод в сборе |
Загрузка ...
|
|
| 3 | GBT5783-M10X60-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 4 | TC03582210018 | Прокладка |
Загрузка ...
|
|
| 5 | P7C50101306 | Кронштейн |
Загрузка ...
|
|
| 6 | GBT5783-M6X35-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 7 | TP7C136011012 | Кронштейн |
Загрузка ...
|
|
| 8 | GBT6177.1-M10-8-A3L | Гайка с фланцем |
Загрузка ...
|
|
| 9 | GBT5783-M10X25-8.8-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TP7C136011008 | Кронштейн |
Загрузка ...
|
|
| 11 | TP7C136010004 | Труба откачивающая |
Загрузка ...
|
|
| 12 | TP7C136010012 | Маслопровод |
Загрузка ...
|
|
| 12 | TP7C136010011 | Маслопровод |
Загрузка ...
|
|
| 13 | GBT5783-M10X16-8.8-A3L | Болт |
Загрузка ...
|
|
| 14 | TP7C136011030 | Кронштейн |
Загрузка ...
|
|
| 15 | TP7C136010002 | Труба откачивающая |
Загрузка ...
|
|
| 16 | TP7C136010003 | Маслопровод |
Загрузка ...
|
|
| 17 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 18 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | GBT5783-M8X50-8.8-A2L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 20 | TC03582210018 | Прокладка |
Загрузка ...
|
|
| 21 | TP7C136011009 | Кронштейн |
Загрузка ...
|
|
| 22 | TP7C136011010 | Кронштейн |
Загрузка ...
|
|
| 23 | GV04701010035 | Ввёртыш |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
