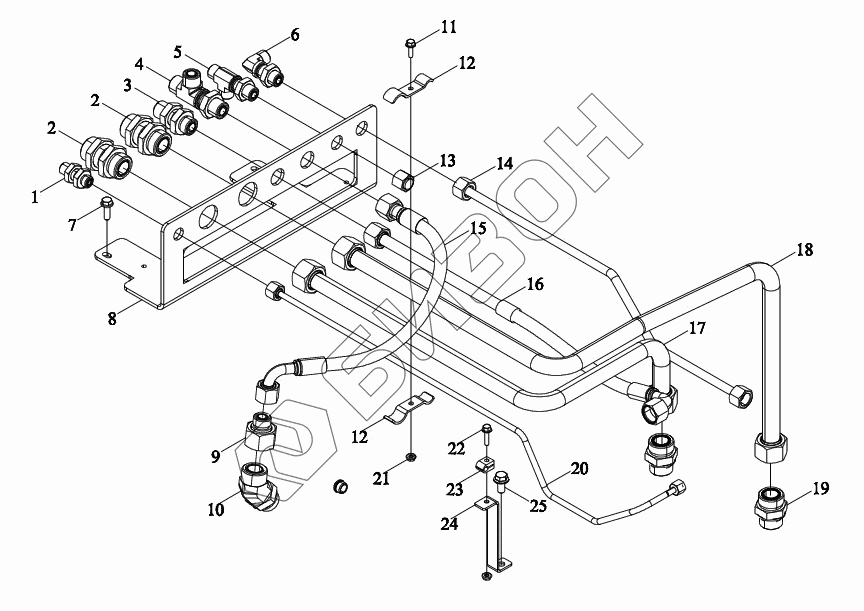

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Трубопроводы гидравлические

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
Позиция на иллюстрации Заводской номер детали Название детали Цена
TP7C376010001 TP7C376010001 Кронштейн
Загрузка ...
00066280011 00066280011 Трубопровод гидравлический поворотный в сборе
Загрузка ...
1 P7C60101122 Штуцер
Загрузка ...
2 P7C60101121 Штуцер
Загрузка ...
3 P7P60101101 Штуцер
Загрузка ...
4 P7P60101106 Штуцер
Загрузка ...
5 P7C60101102 Штуцер
Загрузка ...
6 P7C60101108 Штуцер
Загрузка ...
7 GBT5789-M8X25-8.8-A2L Болт с фланцем
Загрузка ...
8 P7C37601154 Кронштейн
Загрузка ...
9 P7P60101157 Соединение редукторное
Загрузка ...
10 TP7C601011009 Соединение 45-градусное регулируемое
Загрузка ...
11 GBT5789-M6X20-8.8-A2L Болт с фланцем
Загрузка ...
12 TP7C376011010 Зажим трубный
Загрузка ...
13 P7C60101159 Заглушка
Загрузка ...
14 TP7C376010005 Труба стальная
Загрузка ...
15 TP7C402010006 Маслопровод
Загрузка ...
16 TP7C402010007 Цилиндр рулевого механизма
Загрузка ...
17 P7C13601011 Труба откачивающая
Загрузка ...
18 P7C13601012 Маслопровод
Загрузка ...
19 P7C60101111 Штуцер
Загрузка ...
20 TP7C402010005 Труба стальная
Загрузка ...
21 GBT6177.1-M6-8-A2L Гайка с фланцем
Загрузка ...
22 GBT5789-M6X25-8.8-A2L Болт с фланцем
Загрузка ...
23 P5S43301111 Зажимы для труб
Загрузка ...
24 TP7C376011009 Кронштейн
Загрузка ...
25 GBT5789-M10X20-8.8-A2L Болт с фланцем
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
