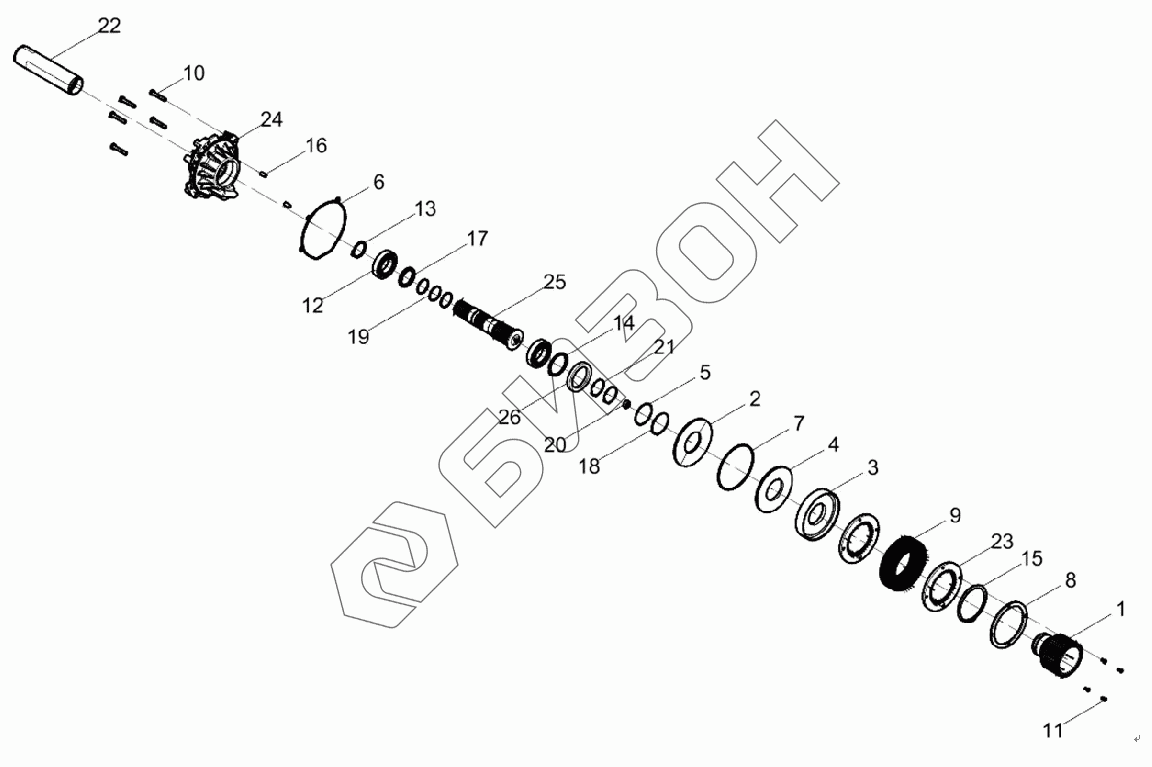

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-016. Вал приводной
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183000352 | Стойка сцепления |
Загрузка ...
|
|
| 2 | LD31183000358 | Группа дисковых пружин |
Загрузка ...
|
|
| 3 | LD31183000359 | Поршень |
Загрузка ...
|
|
| 4 | LD31183000361 | Плита опорная |
Загрузка ...
|
|
| 5 | LD31183000363 | Кольцо уплотнительное |
Загрузка ...
|
|
| 6 | LD31183000379 | Прокладка уплотнения |
Загрузка ...
|
|
| 7 | LD31183000401 | Кольцо в форме О |
Загрузка ...
|
|
| 8 | LD31183000451 | Кольцо |
Загрузка ...
|
|
| 9 | LD31183000547 | Диск сцепления в сборе |
Загрузка ...
|
|
| 10 | LD31183000552 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 11 | LD31183000585 | Болт |
Загрузка ...
|
|
| 12 | LD31183000598 | Шарикоподшипник радиальный |
Загрузка ...
|
|
| 13 | LD31183000642 | Кольцо |
Загрузка ...
|
|
| 14 | LD31183000671 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 15 | LD31183000684 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 16 | LD31183000710 | Штырь |
Загрузка ...
|
|
| 17 | LD31183000763 | Уплотнение масла |
Загрузка ...
|
|
| 18 | LD31183000775 | Кольцо в форме О |
Загрузка ...
|
|
| 19 | LD31183000780 | Кольцо герметическое |
Загрузка ...
|
|
| 20 | LD31183000782 | Герметизация |
Загрузка ...
|
|
| 21 | LD31183000787 | Кольцо в форме О |
Загрузка ...
|
|
| 22 | LD31183000875 | Цилиндр |
Загрузка ...
|
|
| 23 | LD31183000880 | Пластина нажимная |
Загрузка ...
|
|
| 24 | LD31183001086 | Предсборка седла подшипника |
Загрузка ...
|
|
| 25 | LD31183001087 | Предварительная сборка приводного вала |
Загрузка ...
|
|
| 26 | LD31183001408 | Кольцо |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
