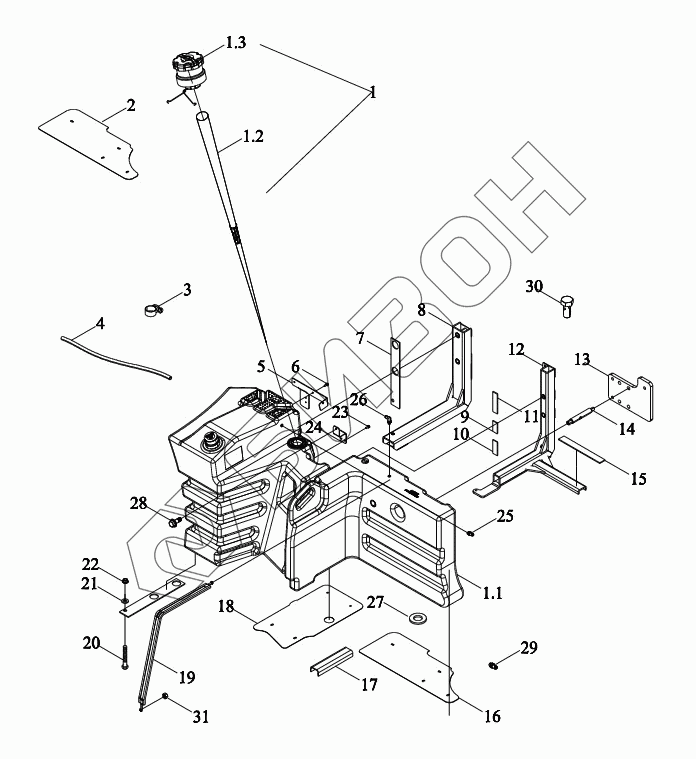

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Бак топливный
1
1.1
1.2
1.3
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C50101001 | P7C50101001 | Крышка |
Загрузка ...
|
|
| 1 | P7P50101026 | Бак топливный в сборе |
Загрузка ...
|
|
| 1.1 | P7P50101217 | Бак топливный |
Загрузка ...
|
|
| 1.2 | P5S50101147 | Сетка фильтровальная |
Загрузка ...
|
|
| 1.3 | P5S50101011 | Крышка маслобака |
Загрузка ...
|
|
| 2 | P7P50701205 | Планка защитная |
Загрузка ...
|
|
| 3 | Q67522 | Хомут |
Загрузка ...
|
|
| 4 | P7C50101105 | Труба соединительная |
Загрузка ...
|
|
| 5 | P7P50601246 | Кронштейн |
Загрузка ...
|
|
| 6 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 7 | P7P50601243 | Плита резиновая |
Загрузка ...
|
|
| 8 | P7P50601234 | Подпорка |
Загрузка ...
|
|
| 9 | P7P50601242 | Плита резиновая |
Загрузка ...
|
|
| 10 | P7P50601241 | Плита резиновая |
Загрузка ...
|
|
| 11 | P7P50601244 | Плита резиновая |
Загрузка ...
|
|
| 12 | P7P50601235 | Подпорка |
Загрузка ...
|
|
| 13 | P7C50601101 | Плита монтажная |
Загрузка ...
|
|
| 14 | P7P50601238 | Труба-стойка |
Загрузка ...
|
|
| 15 | P7P50601247 | Плита резиновая |
Загрузка ...
|
|
| 16 | P7P50701206 | Планка защитная |
Загрузка ...
|
|
| 17 | P7C50101312 | Прокладка резиновая |
Загрузка ...
|
|
| 18 | P7C50101109 | Планка защитная |
Загрузка ...
|
|
| 19 | P7C50101110 | Лента крепёжная |
Загрузка ...
|
|
| 20 | P7P50101117 | Болт с шестигранной головкой |
Загрузка ...
|
|
| 21 | P7P50601240 | Шайба |
Загрузка ...
|
|
| 22 | PIS03060007 | Гайка с фланцем |
Загрузка ...
|
|
| 23 | PIS12060045 | Болт с фланцем |
Загрузка ...
|
|
| 24 | P7P50601245 | Кронштейн |
Загрузка ...
|
|
| 25 | P7P50601142 | Втулка резьбовая |
Загрузка ...
|
|
| 26 | P7P50601143 | Втулка резьбовая |
Загрузка ...
|
|
| 27 | P7C50101141 | Прокладки резиновые |
Загрузка ...
|
|
| 28 | PIS12060010 | Болт с фланцем |
Загрузка ...
|
|
| 29 | P7C48101107 | Датчик |
Загрузка ...
|
|
| 30 | FT650.40.112 | Болт полый |
Загрузка ...
|
|
| 31 | GBT6170-M10-10-A3L | Гайка шестигранная |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
