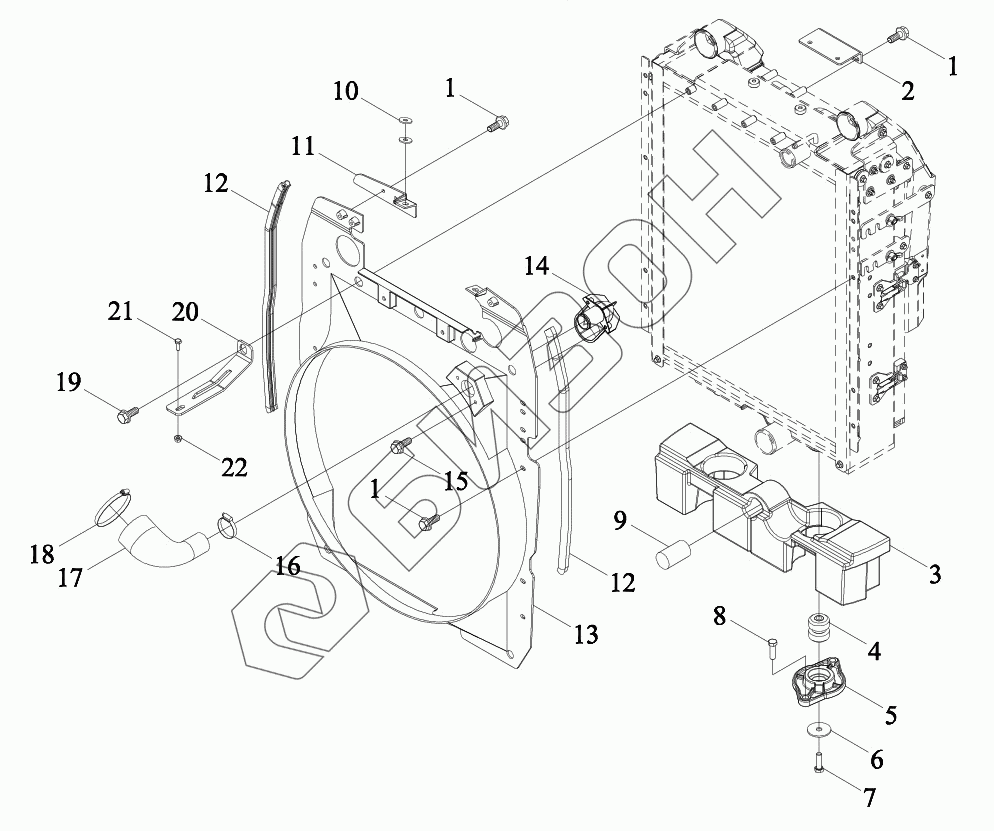

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Дифлектор радиатора
1
1
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C13101009 | P7C13101009 | Радиатор |
Загрузка ...
|
|
| 1 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
|
| 2 | P7P13101165 | Кронштейн |
Загрузка ...
|
|
| 3 | P7C13101114 | Герметизация |
Загрузка ...
|
|
| 4 | P5S13501101 | Подушка амортизационная |
Загрузка ...
|
|
| 5 | P5S13501111 | Кронштейн |
Загрузка ...
|
|
| 6 | P5S13501102 | Кольцо прокладочное |
Загрузка ...
|
|
| 7 | PIS12030023 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 8 | PIS12030020 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 9 | P5S13101247 | Заглушка |
Загрузка ...
|
|
| 10 | PIS05070005 | Шайба большая |
Загрузка ...
|
|
| 11 | P7C13101102 | Дефлектор |
Загрузка ...
|
|
| 12 | P7P13101156 | Лента резиновая |
Загрузка ...
|
|
| 13 | P7C13101113 | Дефлектор радиатора |
Загрузка ...
|
|
| 14 | P5S13101107 | Очиститель пыли |
Загрузка ...
|
|
| 15 | PIS12060016 | Болт с фланцем |
Загрузка ...
|
|
| 16 | PIS19010004 | Хомут |
Загрузка ...
|
|
| 17 | P7C13101004 | Втулка соединительная |
Загрузка ...
|
|
| 18 | PIS19010008 | Хомут |
Загрузка ...
|
|
| 19 | PIS12060022 | Болт с фланцем |
Загрузка ...
|
|
| 20 | P7C13101103 | Кронштейн |
Загрузка ...
|
|
| 21 | PIS12030059 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 22 | PIS03060004 | Гайка с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
