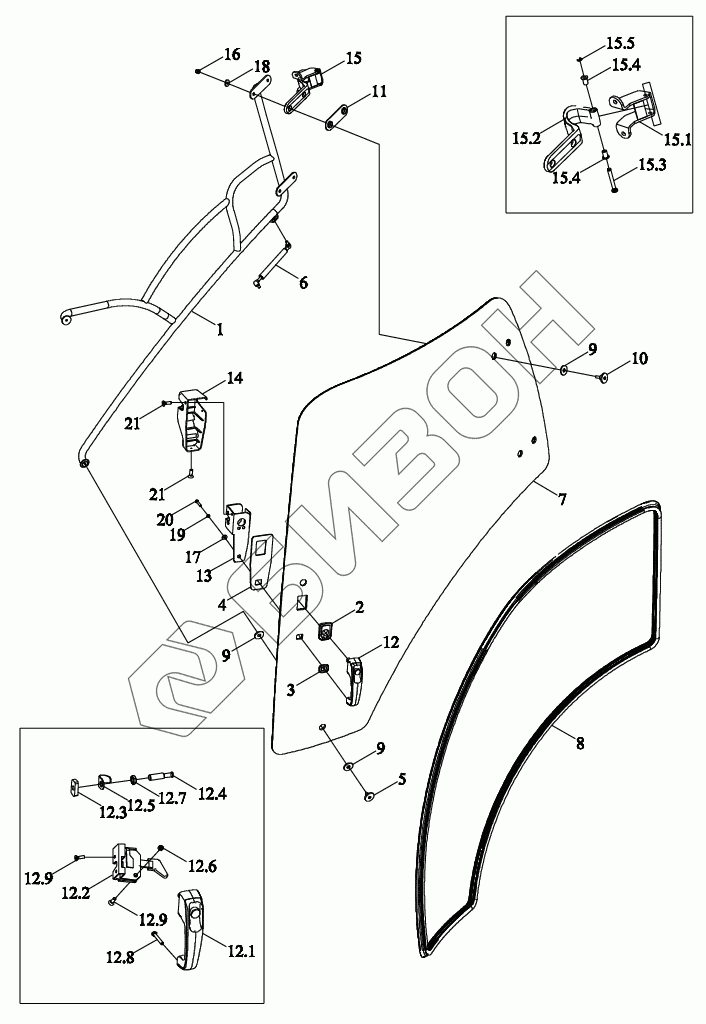

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Дверь кабины левая
1
2
3
4
5
6
7
8
9
9
10
11
12
12.1
12.2
12.3
12.4
12.5
12.6
12.7
12.8
12.9
12.9
13
14
15
15.1
15.2
15.3
15.4
15.4
15.5
16
17
18
19
20
21
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P5S52101031 | P5S52101031 | Дверь |
Загрузка ...
|
|
| P7P52102000 | P7P52102000 | Поручень |
Загрузка ...
|
|
| 1 | P5S52101032 | Дверь |
Загрузка ...
|
|
| 2 | P5S52101131 | Прокладка герметическая |
Загрузка ...
|
|
| 3 | P5S52101132 | Прокладка герметическая |
Загрузка ...
|
|
| 4 | P5S52101135 | Подушка |
Загрузка ...
|
|
| 5 | P5S52101136 | Крышка |
Загрузка ...
|
|
| 6 | P5S52101137 | Пружина пневматическая |
Загрузка ...
|
|
| 7 | P5S52101139 | Стекло |
Загрузка ...
|
|
| 8 | P5S52101140 | Лента резиновая |
Загрузка ...
|
|
| 9 | P5S52101142 | Подушка |
Загрузка ...
|
|
| 10 | P5S52101144 | Крышка |
Загрузка ...
|
|
| 11 | P5S52101145 | Кольцо прокладочное |
Загрузка ...
|
|
| 12 | P5S52201017 | Замок дверной |
Загрузка ...
|
|
| 12.1 | P5S52201107 | Ручка дверная |
Загрузка ...
|
|
| 12.2 | P5S52201111 | Замок дверной |
Загрузка ...
|
|
| 12.3 | P5S52201123 | Блок фиксирующий |
Загрузка ...
|
|
| 12.4 | P5S52201126 | Замок дверной |
Загрузка ...
|
|
| 12.5 | P5S52201129 | Кронштейн |
Загрузка ...
|
|
| 12.6 | PIS03010004 | Гайка шестигранная |
Загрузка ...
|
|
| 12.7 | PIS03030001 | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 12.8 | PIS12030056 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 12.9 | PIS13080001 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
|
| 13 | P5S52201019 | Кронштейн |
Загрузка ...
|
|
| 14 | P5S52201122 | Крышка |
Загрузка ...
|
|
| 15 | P5S52301014 | Шарнир |
Загрузка ...
|
|
| 15.1 | P5S52301013 | Дверь |
Загрузка ...
|
|
| 15.2 | P5S52301128 | Дверь |
Загрузка ...
|
|
| 15.3 | P5S52301113 | Болт полый |
Загрузка ...
|
|
| 15.4 | P5S52501145 | Втулка нейлоновая |
Загрузка ...
|
|
| 15.5 | PIS06040001 | Кольцо ограничительное |
Загрузка ...
|
|
| 16 | PIS03090001 | Гайка |
Загрузка ...
|
|
| 17 | PIS05070003 | Шайба большая |
Загрузка ...
|
|
| 18 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 19 | PIS05100001 | Кольцо прокладочное |
Загрузка ...
|
|
| 20 | PIS12030054 | Болт с шестигранной головкой с полной резьбой |
Загрузка ...
|
|
| 21 | PIS13080003 | Винт с потайной головкой с поперечной канавкой |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
