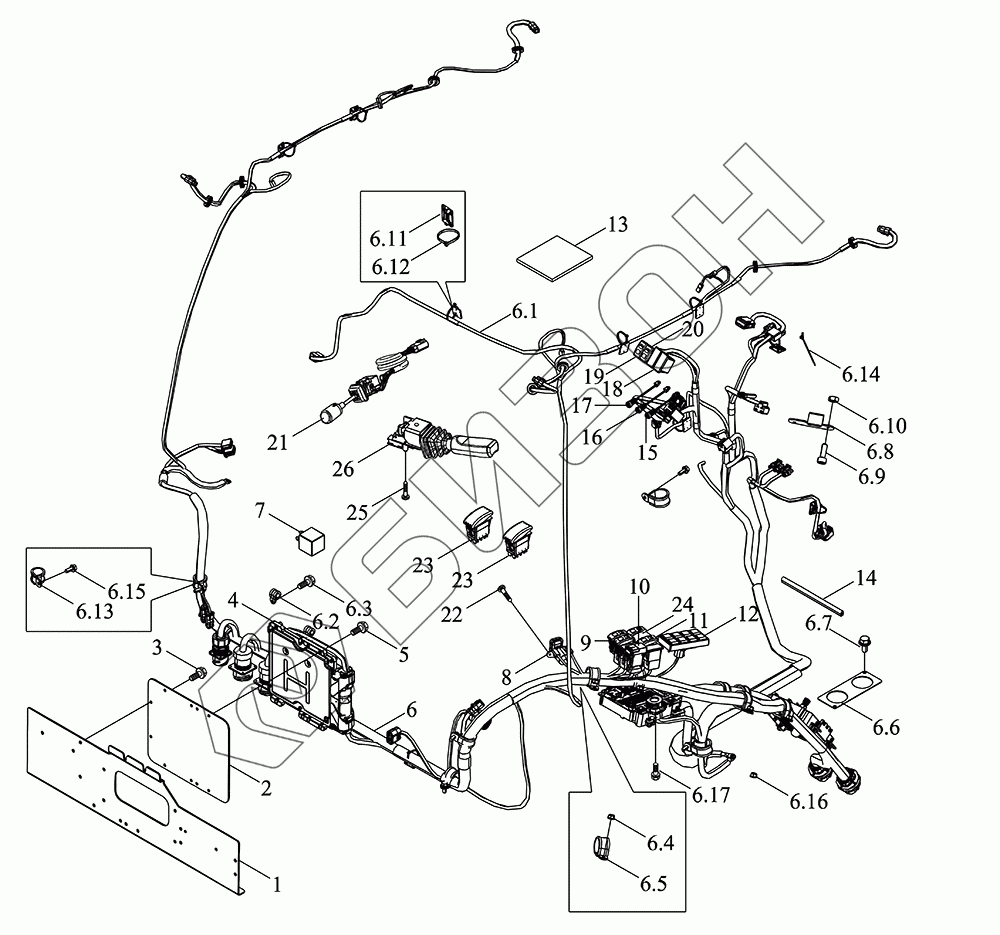

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Электропроводка, элементы управления
1
2
3
4
5
6
6.1
6.2
6.3
6.4
6.5
6.6
6.7
6.8
6.9
6.10
6.11
6.12
6.13
6.14
6.15
6.16
6.17
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00066590028 | 00066590028 | Модуль электрооборудования кабины |
Загрузка ...
|
|
| 1 | TP7P482010014 | Кронштейн |
Загрузка ...
|
|
| 2 | TP7P482010016 | Кронштейн |
Загрузка ...
|
|
| 3 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 4 | TP7P489010001 | Контроллер |
Загрузка ...
|
|
| 5 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | TP7C482011259 | Жгут проводов |
Загрузка ...
|
|
| 6.1 | TP7C482011258 | Жгут проводов кабины |
Загрузка ...
|
|
| 6.2 | P5S81201114 | Зажим трубный |
Загрузка ...
|
|
| 6.3 | GBT5789-M6X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.4 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6.5 | P5P48201120 | Якорь |
Загрузка ...
|
|
| 6.6 | TP7C482011206 | Плита монтажная |
Загрузка ...
|
|
| 6.7 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.8 | P7C48201131 | Кронштейн |
Загрузка ...
|
|
| 6.9 | GBT70.1-M4X12-8.8-A2L | Винт |
Загрузка ...
|
|
| 6.10 | GBT6170-M4-8-A2L | Гайка |
Загрузка ...
|
|
| 6.11 | P5S48201118 | Держатель неподвижный |
Загрузка ...
|
|
| 6.12 | P5S55501117 | Хомут гибкий |
Загрузка ...
|
|
| 6.13 | P5S58101111 | Зажимы для труб |
Загрузка ...
|
|
| 6.14 | P5S48201111 | Якорь |
Загрузка ...
|
|
| 6.15 | GBT5789-M8X12-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6.16 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 6.17 | GBT9074.1-M3X8-4.8-S3-N | Болт |
Загрузка ...
|
|
| 7 | TP7P482010001 | Реле мигающего света |
Загрузка ...
|
|
| 8 | P5P48801010 | Розетка |
Загрузка ...
|
|
| 9 | BZF0068-184 | Выключатель |
Загрузка ...
|
|
| 10 | TY3S482010004K | Розетка |
Загрузка ...
|
|
| 11 | BZF0068-087 | Переключатель |
Загрузка ...
|
|
| 12 | P7C48901001 | Панель управления |
Загрузка ...
|
|
| 13 | P8C48201129 | Прокладка резиновая |
Загрузка ...
|
|
| 14 | P5S44201125 | Оболочка |
Загрузка ...
|
|
| 15 | P7P48901126 | Кнопка |
Загрузка ...
|
|
| 16 | P7P48901125 | Кнопка |
Загрузка ...
|
|
| 17 | P7P48901124 | Кнопка |
Загрузка ...
|
|
| 18 | P5S45501010 | Крышка |
Загрузка ...
|
|
| 19 | BZF0068-086 | Переключатель |
Загрузка ...
|
|
| 20 | BZF0068-212 | Переключатель насоса переднего стеклоочистителя |
Загрузка ...
|
|
| 21 | P5S48301003 | Комбинированный переключатель ламп |
Загрузка ...
|
|
| 22 | GBT845-ST3.5X9.5 | Винт |
Загрузка ...
|
|
| 23 | P5P48901115 | Выключатель |
Загрузка ...
|
|
| 24 | P5S48901103 | Выключатель |
Загрузка ...
|
|
| 25 | GBT818-M4X10-4.8-A2L | Винт с поперечной канавкой |
Загрузка ...
|
|
| 26 | TS2P482032010 | Выключатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
