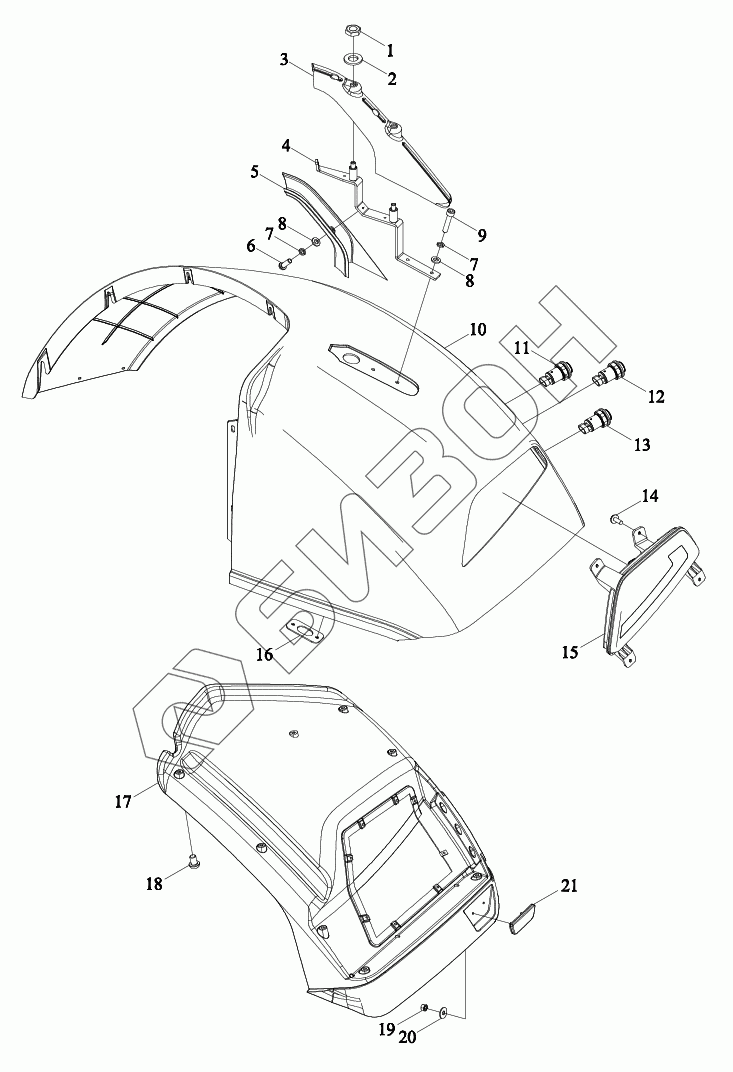

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Элементы заднего правого подкрылка
1
2
3
4
5
6
7
7
8
8
9
10
11
12
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7P45601028 | P7P45601028 | Крышка колеса |
Загрузка ...
|
|
| P7P45601037 | P7P45601037 | Крышка |
Загрузка ...
|
|
| 1 | PIS03040005 | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 2 | PIS05080006 | Шайба плоская |
Загрузка ...
|
|
| 3 | P7P45601162 | Крышка верхняя |
Загрузка ...
|
|
| 4 | P7P45601035 | Кронштейн |
Загрузка ...
|
|
| 5 | P7P45601163 | Кожух - обтекатель |
Загрузка ...
|
|
| 6 | PIS13020002 | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 7 | PIS05050002 | Шайба стандартная пружинная |
Загрузка ...
|
|
| 8 | PIS05080003 | Шайба плоская |
Загрузка ...
|
|
| 9 | PIS13010017 | Винт с цилиндрической головкой с внутренним шестигранником |
Загрузка ...
|
|
| 10 | P7P45601146 | Крыло |
Загрузка ...
|
|
| 11 | P7P48401105 | Кнопка |
Загрузка ...
|
|
| 12 | P7P48401102 | Кнопка |
Загрузка ...
|
|
| 13 | P7P48401103 | Кнопка |
Загрузка ...
|
|
| 14 | GBT9074.18-ST4.2X19-C-Z-S2-L | Ввертыш конический |
Загрузка ...
|
|
| 15 | P7P48401002 | Отражатель |
Загрузка ...
|
|
| 16 | P7P45601030 | Плита нижняя |
Загрузка ...
|
|
| 17 | P7P45601147 | Установка нятжного шкива |
Загрузка ...
|
|
| 18 | PIS13020007 | Винты с головкой под торцевой ключ |
Загрузка ...
|
|
| 19 | PIS03010003 | Гайка шестигранная |
Загрузка ...
|
|
| 20 | PIS05070002 | Шайба большая |
Загрузка ...
|
|
| 21 | P5S45601161 | Отражатель |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
