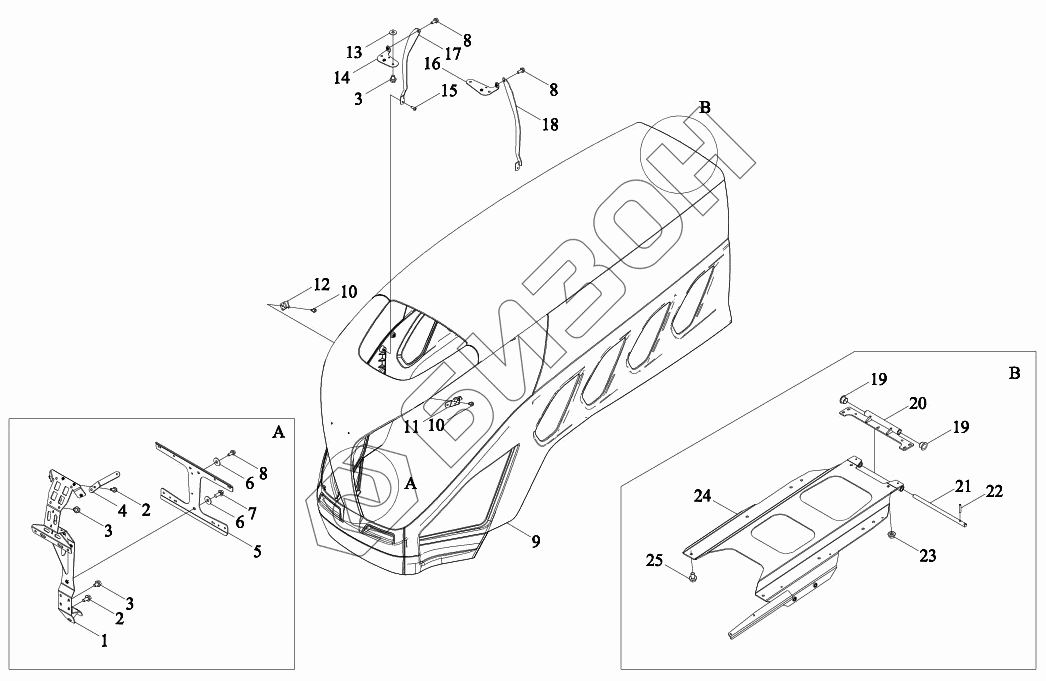

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Кронштейны каракаса капота
1
2
2
3
3
4
5
6
6
7
8
8
8
9
10
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7P47101066 | P7P47101066 | Капот |
Загрузка ...
|
|
| P7C47101097 | P7C47101097 | Капот |
Загрузка ...
|
|
| 1 | P7P47101305 | Кронштейн |
Загрузка ...
|
|
| 2 | PIS12060020 | Болт с фланцем |
Загрузка ...
|
|
| 3 | PIS12060057 | Болт с фланцем |
Загрузка ...
|
|
| 4 | P7P47101309 | Кронштейн |
Загрузка ...
|
|
| 5 | P7P47101308 | Кронштейн |
Загрузка ...
|
|
| 6 | PIS05070004 | Шайба большая |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | PIS12060016 | Болт с фланцем |
Загрузка ...
|
|
| 9 | P7P47101299 | Капот |
Загрузка ...
|
|
| 10 | PIS12060046 | Болт с фланцем |
Загрузка ...
|
|
| 11 | P7P47101091 | Кронштейн |
Загрузка ...
|
|
| 12 | P7P47101092 | Кронштейн |
Загрузка ...
|
|
| 13 | PIS05070005 | Шайба большая |
Загрузка ...
|
|
| 14 | P7S47101001 | Кронштейн |
Загрузка ...
|
|
| 15 | PIS13070007 | Винт с поперечной канавкой |
Загрузка ...
|
|
| 16 | P7S47101101 | Кронштейн |
Загрузка ...
|
|
| 17 | P7P47101288 | Кронштейн |
Загрузка ...
|
|
| 18 | P7P47101287 | Кронштейн |
Загрузка ...
|
|
| 19 | P7P47201147 | Втулка вала |
Загрузка ...
|
|
| 20 | P7P47201016 | Петля капота |
Загрузка ...
|
|
| 21 | P7P47201138 | Болт полый |
Загрузка ...
|
|
| 22 | PIS14040005 | Шип стержневой |
Загрузка ...
|
|
| 23 | PIS03060006 | Гайка с фланцем |
Загрузка ...
|
|
| 24 | P7P47201015 | Упор |
Загрузка ...
|
|
| 25 | PIS12060055 | Болт с фланцем |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
