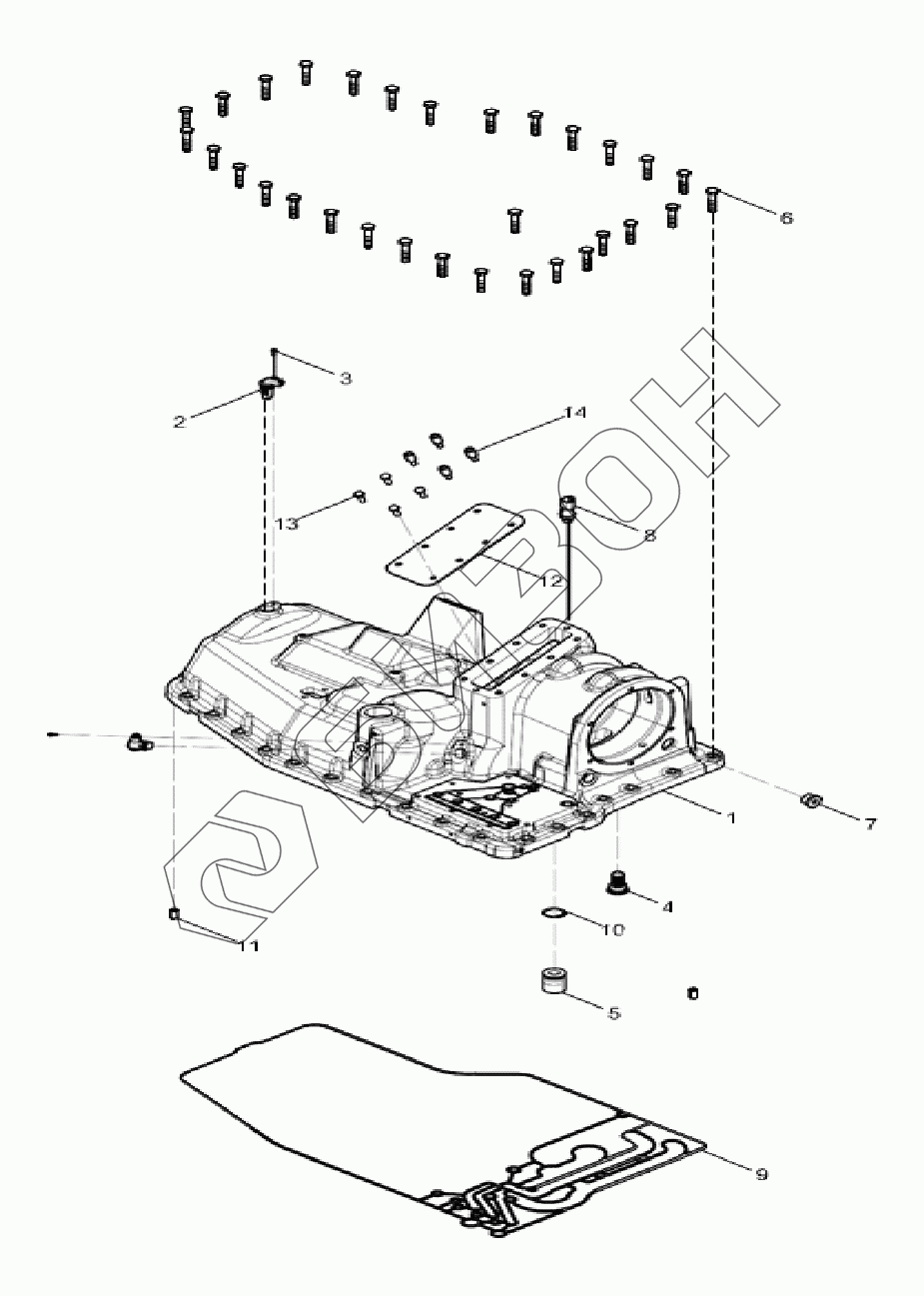

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Крышка верхняя корпуса КПП

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart spinner6
1
2
3
4
5
6
7
8
9
10
11
12
13
14
Позиция на иллюстрации Заводской номер детали Название детали Цена
LD311802800001 LD311802800001 Коробка передач CVT
Загрузка ...
1 LD31183001074 Крышка боковая предварительная сборка корпуса
Загрузка ...
2 LD31183000813 Датчик
Загрузка ...
3 LD31183000590 Болт с шестигранной головкой
Загрузка ...
4 LD31183000739 Клапан предохранительный
Загрузка ...
5 LD31183000740 Клапан предохранительный
Загрузка ...
6 LD31183000551 Болт с шестигранной головкой
Загрузка ...
7 LD31183000751 Пробка завинчивающаяся
Загрузка ...
8 LD31183001387 Датчик
Загрузка ...
9 LD31183000878 Прокладка уплотнения
Загрузка ...
10 LD31183000673 Кольцо эластичное стопорное для отверстий
Загрузка ...
11 LD31183000710 Штырь
Загрузка ...
12 LD31183000469 Крышка
Загрузка ...
13 LD31183000564 Болт с шестигранной головкой
Загрузка ...
14 LD31183001425 Винт опорный
Загрузка ...
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
