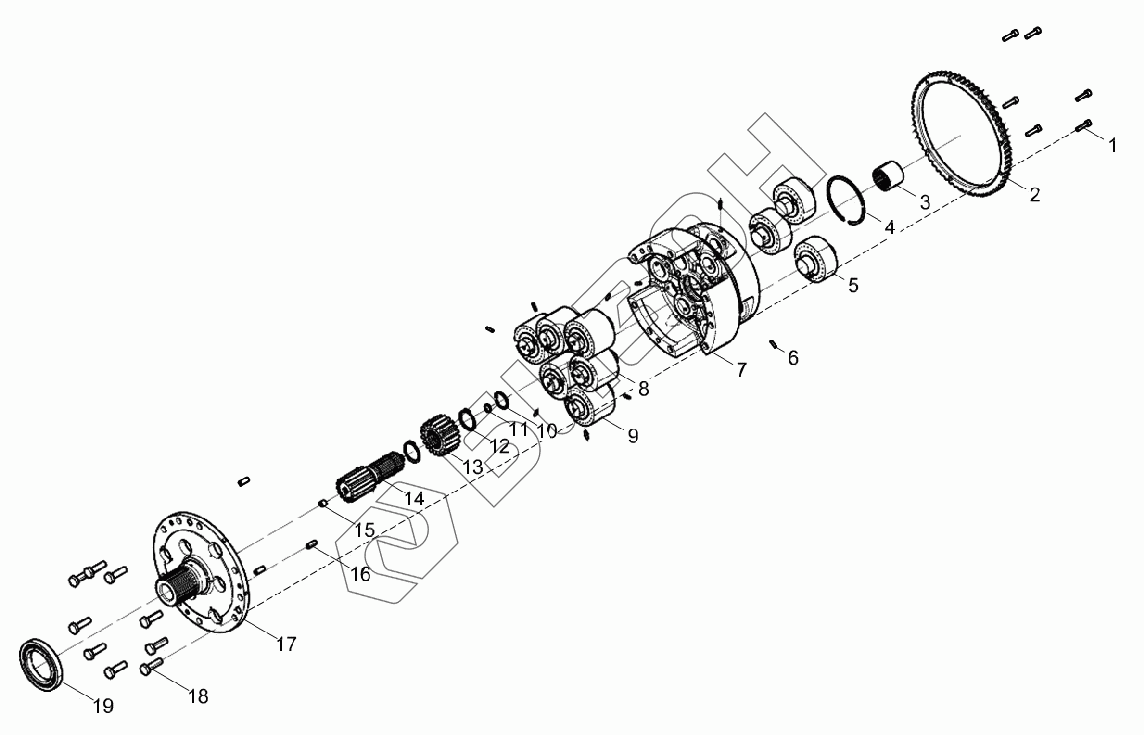

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Пакет сцепления
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183000569 | Болт |
Загрузка ...
|
|
| 2 | LD31183000349 | Шестерни |
Загрузка ...
|
|
| 3 | LD31183000453 | Втулка внутренняя шлицевая |
Загрузка ...
|
|
| 4 | LD31183000654 | Кольцо |
Загрузка ...
|
|
| 5 | LD31183001116 | Сборка планетарного колеса |
Загрузка ...
|
|
| 6 | LD31183000705 | Штифт |
Загрузка ...
|
|
| 7 | LD31183000496 | Водило планетарное |
Загрузка ...
|
|
| 8 | LD31183001089 | Сборка двойная планетарного колеса |
Загрузка ...
|
|
| 9 | LD31183001088 | Сателиты |
Загрузка ...
|
|
| 10 | LD31183000656 | Кольцо эластичное стопорное для отверстий |
Загрузка ...
|
|
| 11 | LD31183001769 | Кольцо в форме О |
Загрузка ...
|
|
| 12 | LD31183000638 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 13 | LD31183000312 | Шестерня солнечная |
Загрузка ...
|
|
| 14 | LD31183000313 | Вал планетарного колеса |
Загрузка ...
|
|
| 15 | LD31183000804 | Клапан дроссельный |
Загрузка ...
|
|
| 16 | LD31183000706 | Штырь цилиндрический |
Загрузка ...
|
|
| 17 | LD31183000316 | Фланец планетарной рамы |
Загрузка ...
|
|
| 18 | LD31183000550 | Болт |
Загрузка ...
|
|
| 19 | LD31183000635 | Шарикоподшипник радиальный |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
