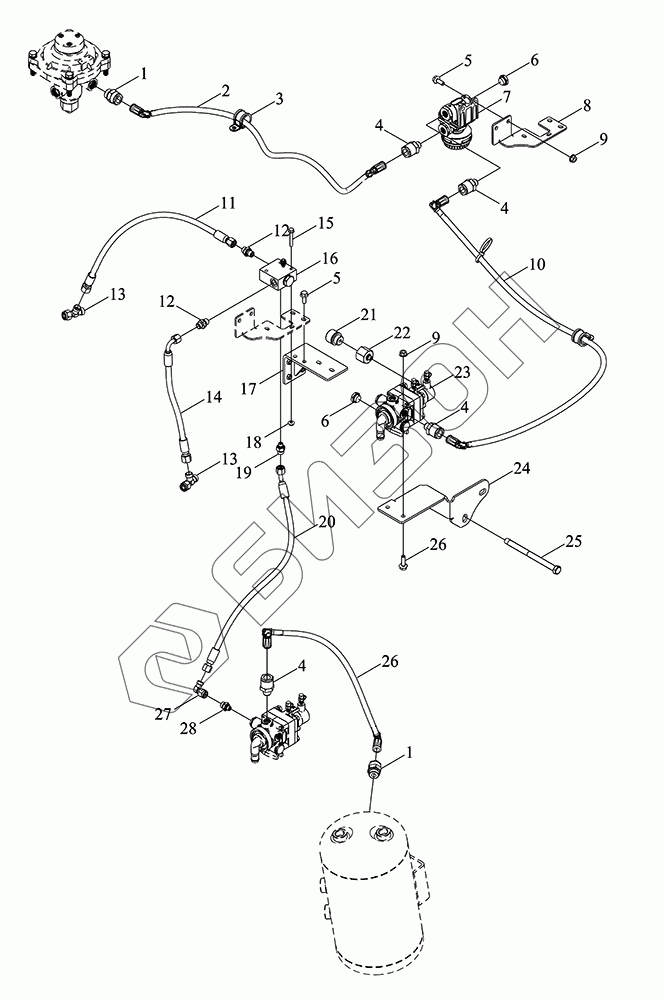

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Пневмасистема 3
1
1
2
3
4
4
4
4
5
5
6
6
7
8
9
10
11
12
13
13
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C801010000 | TP7C801010000 | Тормозная система прицепа в сборе |
Загрузка ...
|
|
| 1 | TP9C801020034 | Фитинги с плоским уплотнением |
Загрузка ...
|
|
| 2 | TP7C801010016 | Клапан двунаправленный быстросъемный к клапану управления прицепом 4-ходовой воздушный шланг |
Загрузка ...
|
|
| 3 | P5S48201108 | Якорь |
Загрузка ...
|
|
| 4 | TP9C801020036 | Штуцер |
Загрузка ...
|
|
| 5 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | P5P80101126 | Вилка |
Загрузка ...
|
|
| 7 | P5P80101108 | Клапан двунаправленный быстросъемный |
Загрузка ...
|
|
| 8 | TP7C801011006 | Кронштейн челночного клапана |
Загрузка ...
|
|
| 9 | GBT6177.1-M8-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 10 | TP7C801010014 | Линия воздушная от клапана ножного тормоза к двунаправленному быстродействующему клапану |
Загрузка ...
|
|
| 11 | TP7C801010005 | Шланг левого тормоза к распределительному клапану в сборе |
Загрузка ...
|
|
| 12 | TP8C801010008 | Штуцер |
Загрузка ...
|
|
| 13 | F8R123010007 | Штуцер |
Загрузка ...
|
|
| 14 | TP7C801010006 | Шланг правого тормоза к распределительному клапану в сборе |
Загрузка ...
|
|
| 15 | GBT5789-M6X40-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 16 | P5S80101181 | Блок клапанов |
Загрузка ...
|
|
| 17 | TP7C558010009a | Кронштейн |
Загрузка ...
|
|
| 18 | GBT6177.1-M6-8-A2L | Гайка с фланцем |
Загрузка ...
|
|
| 19 | TP8C801010007 | Штуцер |
Загрузка ...
|
|
| 20 | TP7C801010007 | Узел шланга от распределительного клапана к клапану ножного тормоза |
Загрузка ...
|
|
| 21 | P5S40201086 | Респиратор |
Загрузка ...
|
|
| 22 | TP5P801020037 | Штуцер |
Загрузка ...
|
|
| 23 | P5P80101105 | Клапан тормозной для ног |
Загрузка ...
|
|
| 24 | TP7C801011005 | Кронштейн клапана ножного тормоза |
Загрузка ...
|
|
| 25 | GBT5782-M12X160-10.9-A3L | Болт |
Загрузка ...
|
|
| 26 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 27 | GBT3754-L8 | Штуцер |
Загрузка ...
|
|
| 28 | TP8C801010009 | Штуцер |
Загрузка ...
|
|
| 29 | TP7C801010013 | Резервуар воздушный к воздушной магистрали ножного тормозного клапана |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
