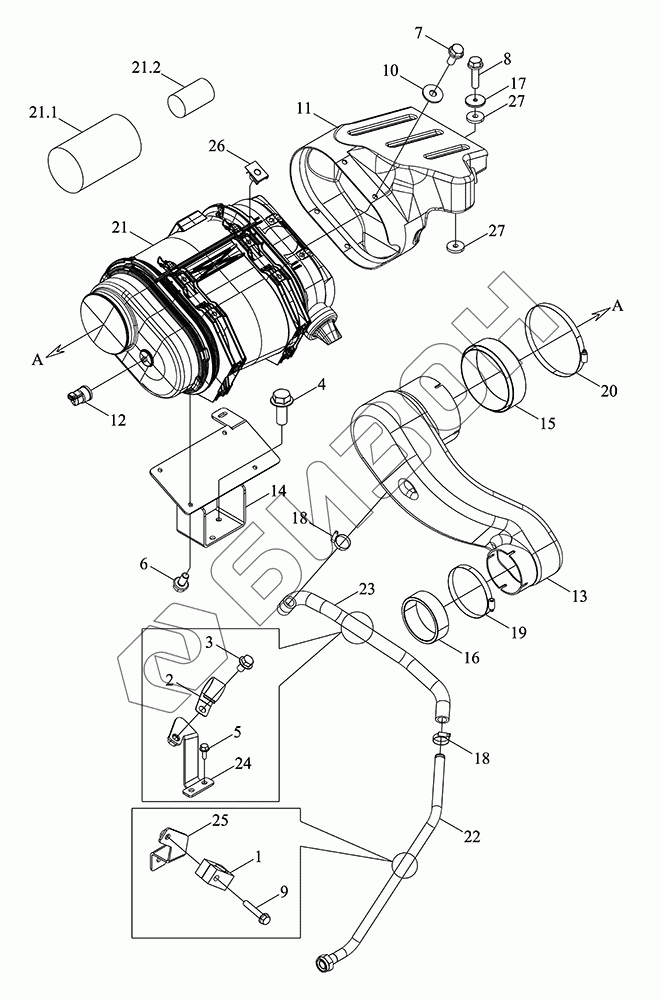

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Приточная система
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
21.1
21.2
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00066140005 | 00066140005 | Система впуска воздуха |
Загрузка ...
|
|
| TP7C110030000 | TP7C110030000 | Система приточная |
Загрузка ...
|
|
| 1 | BZF0031-305 | Хомут |
Загрузка ...
|
|
| 2 | BZF0032.2-005 | Скоба зажимная |
Загрузка ...
|
|
| 3 | GBT5789-M10X16-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 4 | GBT5789-M12X30-8.8-A3L | Болт с фланцем |
Загрузка ...
|
|
| 5 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 6 | GBT5789-M8X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 7 | GBT5789-M8X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 8 | GBT5789-M8X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 9 | GBT5789-M8X45-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 10 | GBT96.1-8-A3L | Шайба большая |
Загрузка ...
|
|
| 11 | P5S11101106 | Труба впускная |
Загрузка ...
|
|
| 12 | P5S48401003 | Датчик |
Загрузка ...
|
|
| 13 | P7C11001102 | Трубка газоотводная |
Загрузка ...
|
|
| 14 | P7C11001104 | Кронштейн |
Загрузка ...
|
|
| 15 | P7C11001105 | Кольцо уплотнительное |
Загрузка ...
|
|
| 16 | P7C11001106a | Уплотнительное кольцо |
Загрузка ...
|
|
| 17 | P7P50601215 | Шайба |
Загрузка ...
|
|
| 18 | Q67535 | Хомут |
Загрузка ...
|
|
| 19 | Q676127 | Хомут |
Загрузка ...
|
|
| 20 | Q676178 | Хомут |
Загрузка ...
|
|
| 21 | TG1204.11H.1 | Фильтр воздушный в сборе |
Загрузка ...
|
|
| 21.1 | TG1204.11H.1.1 | Фильтроэлемент |
Загрузка ...
|
|
| 21.2 | TG1204.11H.1.2 | Фильтроэлемент |
Загрузка ...
|
|
| 22 | TP7C110030003 | Труба выпускная |
Загрузка ...
|
|
| 23 | TP7C110030004 | Шланг резиновый |
Загрузка ...
|
|
| 24 | TP7C110030006 | Кронштейн |
Загрузка ...
|
|
| 25 | TP7C110030008 | Кронштейн |
Загрузка ...
|
|
| 26 | TS2P110010001 | Гайка |
Загрузка ...
|
|
| 27 | TS2P110010002 | Прокладки резиновые |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
