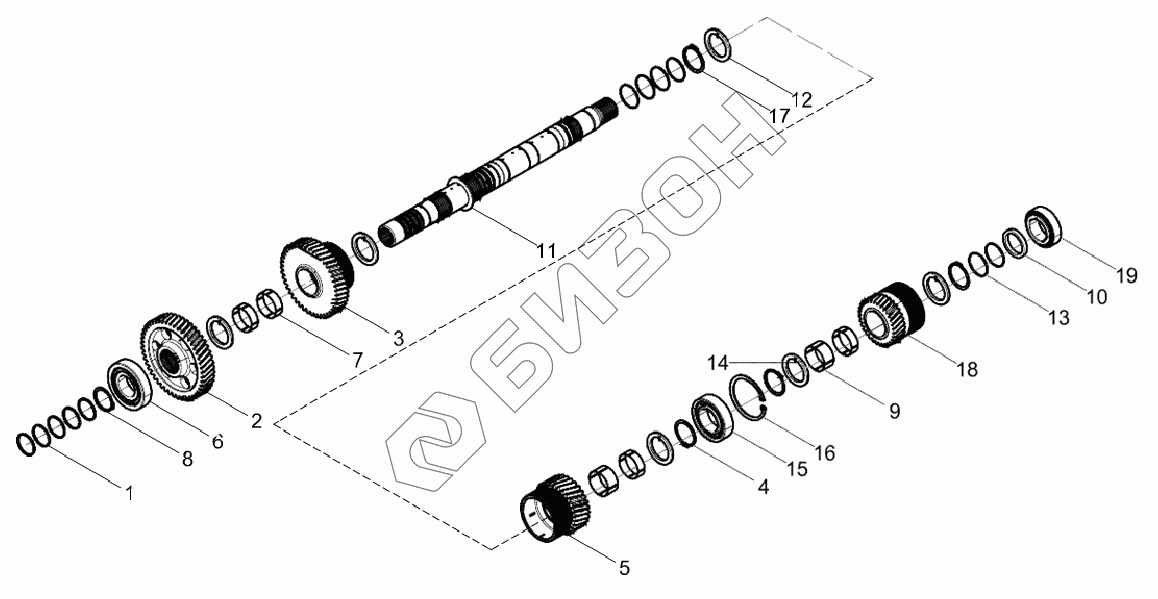

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Сборка вала конечного привода
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| LD311802800001 | LD311802800001 | Коробка передач CVT |
Загрузка ...
|
|
| 1 | LD31183000780 | Кольцо герметическое |
Загрузка ...
|
|
| 2 | LD31183000302 | Шестерни |
Загрузка ...
|
|
| 3 | LD31183001383 | Обод |
Загрузка ...
|
|
| 4 | LD31183000643 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 5 | LD31183000509 | Обод |
Загрузка ...
|
|
| 6 | LD31183000624 | Подшипник конический роликовый |
Загрузка ...
|
|
| 7 | LD31183000600 | Подшипник |
Загрузка ...
|
|
| 8 | LD31183000640 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 9 | LD31183000608 | Подшипник |
Загрузка ...
|
|
| 10 | LD31183001228 | Кольцо |
Загрузка ...
|
|
| 11 | LD31183001083 | Сборка вала конечного привода предварительная |
Загрузка ...
|
|
| 12 | LD31183000360 | Кольцо |
Загрузка ...
|
|
| 13 | LD31183000765 | Кольцо уплотнительное |
Загрузка ...
|
|
| 14 | LD31183000964 | Штырь цилиндрический |
Загрузка ...
|
|
| 15 | LD31183000626 | Подшипник |
Загрузка ...
|
|
| 16 | LD31183000655 | Кольцо стопорное |
Загрузка ...
|
|
| 17 | LD31183000644 | Кольцо эластичное стопорное для вала |
Загрузка ...
|
|
| 18 | LD31183000511 | Обод |
Загрузка ...
|
|
| 19 | LD31183000972 | Подшипник конический роликовый |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
