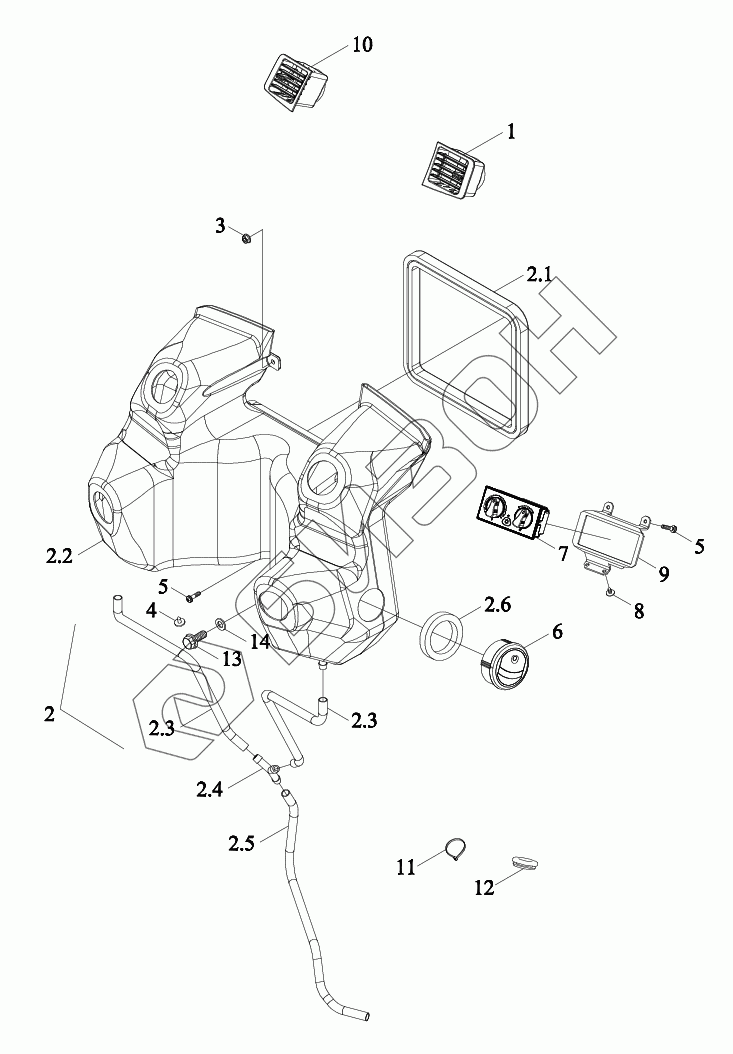

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Система кондиционирования воздуха 3
1
2
2.1
2.2
2.3
2.3
2.4
2.5
2.6
3
4
5
5
6
7
8
9
10
11
12
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| TP7C813010000 | TP7C813010000 | Система кондиционирования воздуха |
Загрузка ...
|
|
| 1 | P5S81301138 | Узел уплотняющий |
Загрузка ...
|
|
| 2 | P5S81301004 | Трубка |
Загрузка ...
|
|
| 2.1 | P5S81301127 | Полоса уплотнительная |
Загрузка ...
|
|
| 2.2 | P5S81301126 | Трубка |
Загрузка ...
|
|
| 2.3 | P5S81301129 | Водопровод |
Загрузка ...
|
|
| 2.4 | P5S81301135 | Штуцер |
Загрузка ...
|
|
| 2.5 | P5S81301134 | Водопровод |
Загрузка ...
|
|
| 2.6 | P5S81301128 | Полоса уплотнительная |
Загрузка ...
|
|
| 3 | PIS03060002 | Гайка с фланцем |
Загрузка ...
|
|
| 4 | PIS12090004 | Ввертыш конический |
Загрузка ...
|
|
| 5 | PIS12070004 | Болт |
Загрузка ...
|
|
| 6 | TP7C811010001 | Фильтр воздушный |
Загрузка ...
|
|
| 7 | P5S81101101 | Панельный переключатель кондиционера |
Загрузка ...
|
|
| 8 | PIS12090001 | Ввертыш конический |
Загрузка ...
|
|
| 9 | P5S81101113 | Кронштейн |
Загрузка ...
|
|
| 10 | P5S81301137 | Узел уплотняющий |
Загрузка ...
|
|
| 11 | P5S13301116 | Гайка с фланцем |
Загрузка ...
|
|
| 12 | P5S81301115 | Кольцо прокладочное |
Загрузка ...
|
|
| 13 | PIS12060014 | Болт с фланцем |
Загрузка ...
|
|
| 14 | PIS05070002 | Шайба большая |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
