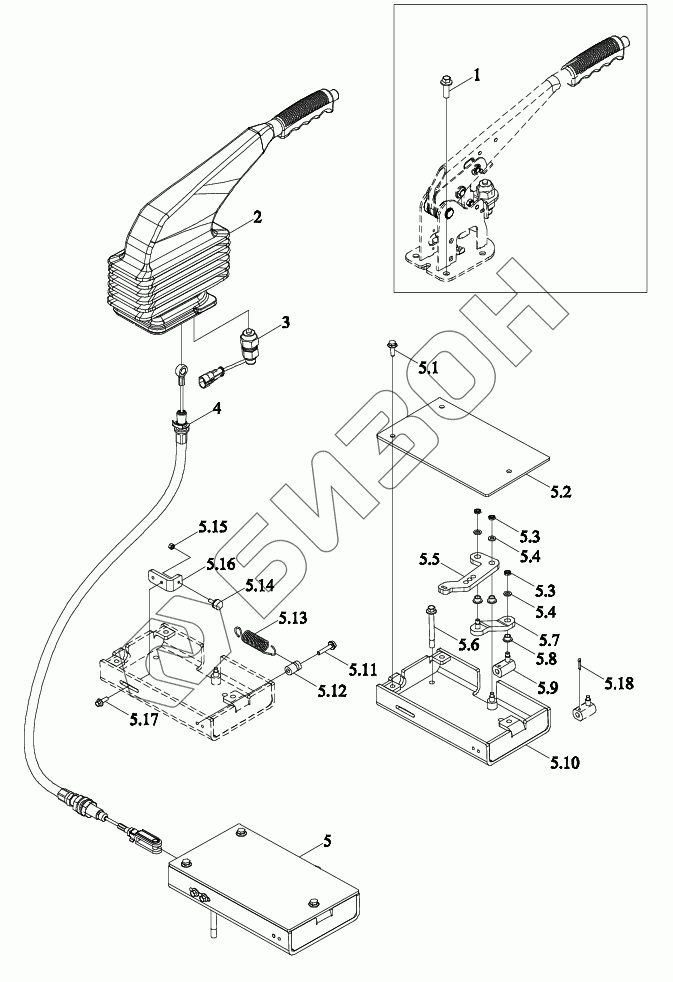

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Тормоз ручной
1
2
3
4
5
5.1
5.2
5.3
5.3
5.4
5.4
5.5
5.6
5.7
5.8
5.9
5.10
5.11
5.12
5.13
5.14
5.15
5.16
5.17
5.18
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C43501005 | P7C43501005 | Управление тормозами |
Загрузка ...
|
|
| 00066240003 | 00066240003 | Монтаж воздущного баллона в сборе |
Загрузка ...
|
|
| 1 | GBT5789-M8X25-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 2 | P5S43501218 | Тормоз ручной в сборе |
Загрузка ...
|
|
| 3 | TS2P435010001 | Регулятор |
Загрузка ...
|
|
| 4 | P7C43501004 | Вал гибкий |
Загрузка ...
|
|
| 5 | TP7C435010000 | Кронштейн |
Загрузка ...
|
|
| 5.1 | GBT5789-M6X20-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.2 | TP7C435010005 | Крышка верхняя |
Загрузка ...
|
|
| 5.3 | GBT6172.1-M6-04-A2L | Гайка шестигранная тонкая |
Загрузка ...
|
|
| 5.4 | GBT95-6-A0P | Шайба плоская |
Загрузка ...
|
|
| 5.5 | TP7C435010006 | Коромысло |
Загрузка ...
|
|
| 5.6 | GBT5789-M8X70-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.7 | TP7C435010009 | Стержень толкающий |
Загрузка ...
|
|
| 5.8 | P7C43501112 | Втулка нейлоновая |
Загрузка ...
|
|
| 5.9 | P7C43501110 | Втулка соединительная |
Загрузка ...
|
|
| 5.10 | TP7C435010001 | Кронштейн |
Загрузка ...
|
|
| 5.11 | GBT5789-M6X30-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.12 | P7C43501111 | Втулка зацепления пружины |
Загрузка ...
|
|
| 5.13 | P7C43501113 | Пружина |
Загрузка ...
|
|
| 5.14 | P5S21201163 | Ограничитель |
Загрузка ...
|
|
| 5.15 | GBT6170-M5-8-A2L | Гайка |
Загрузка ...
|
|
| 5.16 | TP7C435010010 | Плита опорная |
Загрузка ...
|
|
| 5.17 | GBT5789-M6X16-8.8-A2L | Болт с фланцем |
Загрузка ...
|
|
| 5.18 | GBT91-2.5X22-A3L | Шплинт |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
