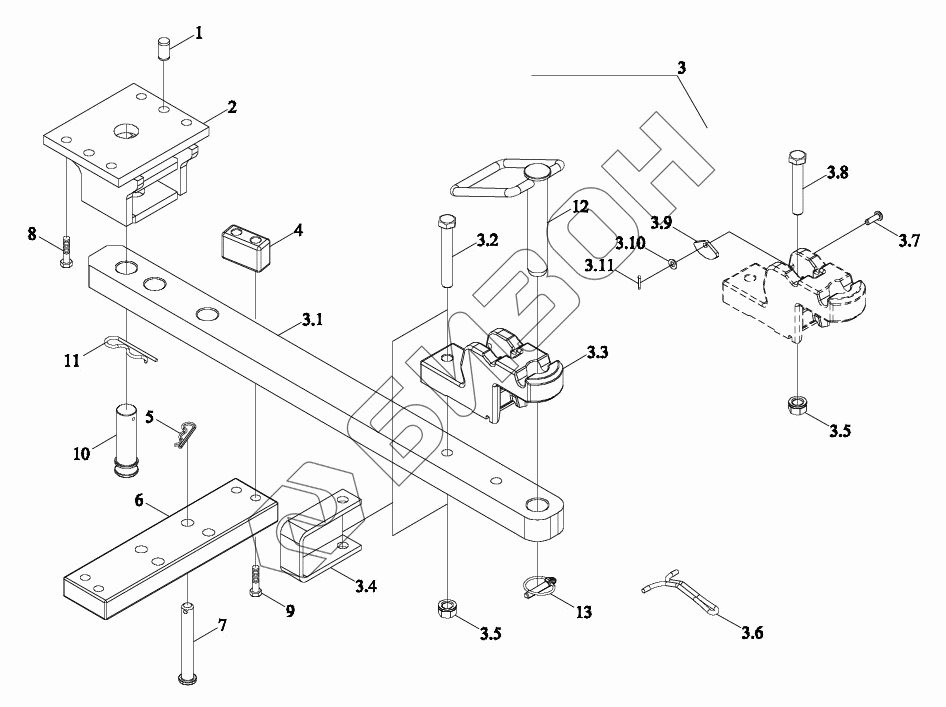

Графический каталог запасных частей к технике: LOVOL TP7C1A2404-022K. Тяговый брус
1
2
3
3.1
3.2
3.3
3.4
3.5
3.5
3.6
3.7
3.8
3.9
3.10
3.11
4
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| P7C35001000 | P7C35001000 | Установка тяговая |
Загрузка ...
|
|
| 00066640004 | 00066640004 | Установка тяговая |
Загрузка ...
|
|
| 1 | GBT119.1-20m6X35-A0P | Штырь цилиндрический |
Загрузка ...
|
|
| 2 | TP7C350010001 | Рама монтажная |
Загрузка ...
|
|
| 3 | TP7C350010003 | Установка тяговая |
Загрузка ...
|
|
| 3.1 | TP7C350010103 | Тяга маятниковая |
Загрузка ...
|
|
| 3.2 | GBT5782-M20X140-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.3 | TP6E350010003 | Крюк в форме U |
Загрузка ...
|
|
| 3.4 | TN2P350010009 | Плита в форме U |
Загрузка ...
|
|
| 3.5 | SPL-CO-M20-F3 | Гайка с фланцем |
Загрузка ...
|
|
| 3.6 | TN2P350010011 | Стержень толкающий |
Загрузка ...
|
|
| 3.7 | GBT882-B10X30-A3L | Ось |
Загрузка ...
|
|
| 3.8 | GBT5782-M20X120-8.8-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 3.9 | TN2P350010012 | Ободок |
Загрузка ...
|
|
| 3.10 | GBT97.1-10-A3L | Шайба плоская |
Загрузка ...
|
|
| 3.11 | GBT91-3.2X20-A3L | Шплинт |
Загрузка ...
|
|
| 4 | TK3500000200 | Плита ограничительная |
Загрузка ...
|
|
| 5 | FT65.35.103 | Штырь запирающий |
Загрузка ...
|
|
| 6 | TP8C350010109 | Плита опорная |
Загрузка ...
|
|
| 7 | TK3500000300 | Штырь ограничительный |
Загрузка ...
|
|
| 8 | GBT5783-M18X45-10.9-A9L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 9 | GBT5782-M16X120-10.9-A3L | Болт с шестигранной головкой |
Загрузка ...
|
|
| 10 | TR2P350010014 | Штырь маятниковый |
Загрузка ...
|
|
| 11 | FT800.53.111 | Штырь запирающий |
Загрузка ...
|
|
| 12 | TN2P350010013 | Палец буксировочный |
Загрузка ...
|
|
| 13 | TN2P350010008 | Штырь запирающий |
Загрузка ...
|
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
